Книга по ремонту и обслуживанию Volkswagen Passat B5 с 1996 г.

Volkswagen Passat B5 и его версия Passat B5 Variant выпускались с 1996 года с широкой линейкой моторов — от бензиновых 1.6, 1.8 и 2.0 до более мощных 2.3 VR5 и 2.8, а также дизельных 1.9 TDI и 2.5 TDI. Издательство «Монолит» подготовило по этому семейству подробное руководство, которое пригодится и владельцу, планирующему обслуживание своими руками, и мастеру на СТО.

Книга построена как последовательное описание всех систем автомобиля — от действий в аварийной ситуации на дороге до полных электрических схем. Отдельное внимание уделено практическим приёмам диагностики: например, в руководстве разбирается определение состояния двигателя по внешнему виду свечей зажигания — приведено восемь характерных случаев нагара с цветными фотографиями, что помогает быстро сориентироваться без стенда.

Механическая часть моторов (главы 6A и 6B для бензиновых и дизельных версий соответственно) описывает порядок проверки компрессии в цилиндрах с таблицами значений для новых двигателей и предельного износа, а также допустимой разницы между цилиндрами. Здесь же показаны компрессометры V.A.G 1381 и V.A.G 1763 в сборе с адаптерами — с привязкой к конкретным объёмам двигателей.

Что рассказано про системы охлаждения, смазки и питания

В руководстве есть иллюстрированные схемы систем охлаждения и смазки с пронумерованными деталями — радиатором, насосом охлаждающей жидкости, масляным фильтром и масляным насосом, а моменты затяжки крепежа указаны в Н·м. Раздел системы питания охватывает меры безопасности при работе с топливной аппаратурой и процедуру откачки топлива с использованием устройства VAS 5190.

Электронное управление двигателем и электрооборудование

Для двигателя 1.6 л в книге приведена схема системы управления Motronic с расположением датчиков G70, G62, G28, G61, G39 и G40. Раздел электрооборудования двигателя описывает снятие и установку распределителя зажигания, а принципиальные электросхемы (цепи АКБ, стартера, выключателя зажигания) даны с расшифровкой цветовых обозначений проводов и номеров разъёмов.

Полное содержание руководства (главы 1–22)

• Действия в чрезвычайных ситуациях
• Общие сведения об автомобиле
• Техническое обслуживание
• Диагностика неисправностей, в том числе по свечам зажигания
• Механическая часть бензиновых двигателей (глава 6A)
• Механическая часть дизельных двигателей (глава 6B)
• Система охлаждения
• Система смазки
• Система питания и топливная аппаратура
• Система управления двигателем (Motronic и аналоги)
• Электрооборудование двигателя
• Сцепление
• Механическая и автоматическая трансмиссия
• Приводные валы
• Тормозная система
• Подвеска
• Кузов
• Отопление и вентиляция
• Электрооборудование кузова
• Электросхемы
• Приложения и справочные таблицы
• Дополнительные разделы по обслуживанию

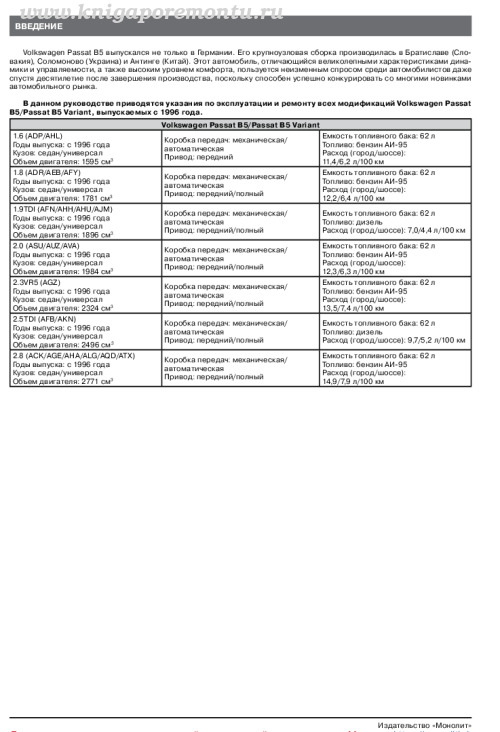

Отдельно во вводной части издания приведена история модели и технические характеристики всех моторов — с кодами двигателей, объёмом, типом привода и расходом топлива. Такой объём материала делает книгу практичным справочником на каждый день эксплуатации Passat B5.
