Руководство по эксплуатации и ремонту Toyota Verso с 2013 г.

Toyota Verso с 2013 года выпуска предлагалась с четырьмя типами моторов: бензиновыми 1ZR-FE (1.6 л) и 2ZR-FE (1.8 л), а также дизельными 1WW-FHV (1.6 л) и 1/2AD-FTV (2.0 л). Руководство издательства «Монолит» включает алгоритмы сборки, разборки и обслуживания автомобиля с любым из этих двигателей, а также перечень расходников и электросхемы.

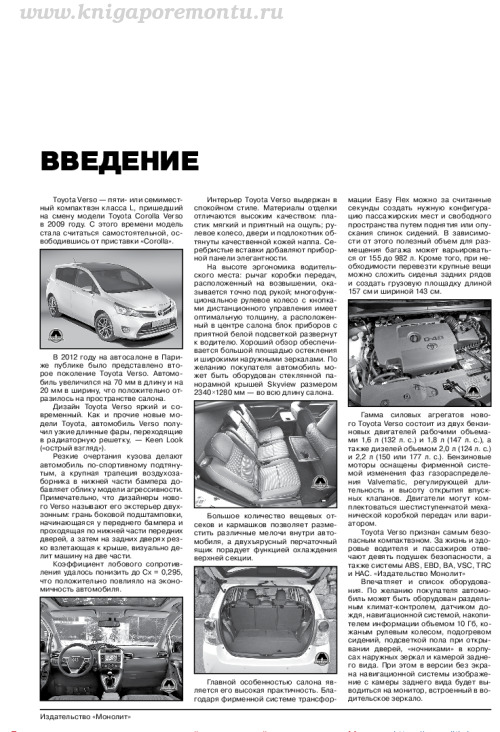

Во вводной части приведено описание кузова, салона и багажного отделения Verso с фотографиями, а также таблица характеристик всех пяти модификаций двигателей — с указанием мощности, типа коробки передач, расхода топлива и объема бака. Это удобно на этапе выбора конкретной версии автомобиля или при сверке параметров уже купленной машины.

Как книга помогает распознать неисправность двигателя по свечам

Раздел «Ежедневные проверки» содержит фотографии восьми свечей зажигания с разбором внешнего вида нагара и состояния электрода: книга показывает, как выглядит свеча при богатой или бедной смеси, попадании масла в камеру сгорания или разрушении электрода. Такой визуальный разбор позволяет владельцу сузить круг поиска проблемы еще до обращения на СТО.

Что делать, если в салоне появился посторонний шум

Отдельная схема с видом автомобиля сверху и планом салона с пронумерованными точками помогает локализовать источник шума или скрипа — руководство привязывает конкретные зоны кузова и салона к типичным местам возникновения посторонних звуков.

Проверки без снятия узлов с автомобиля

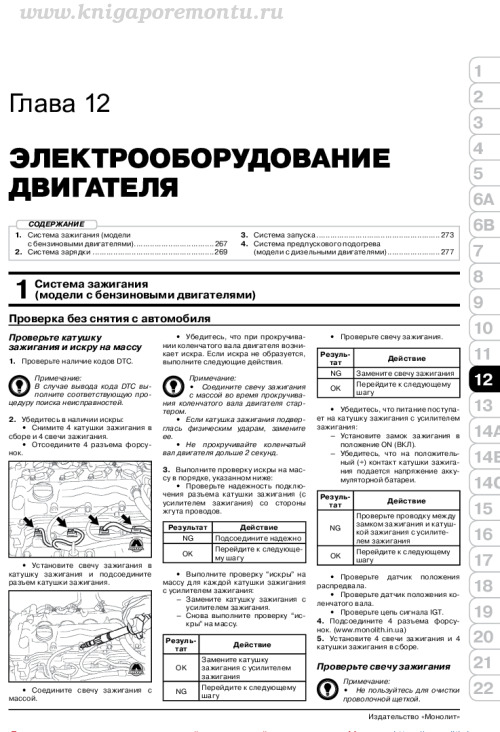

Технические главы 6A, 6B, 7, 8, 9, 10, 11 и 12 подробно описывают процедуры диагностики, которые можно выполнить без демонтажа агрегатов: измерение угла опережения зажигания и компрессии с применением диагностического прибора GTS и специальной оснастки SST, проверку давления масла с числовыми нормативами в кПа и кгс/см², порядок замены охлаждающей жидкости с моментами затяжки болтов, а также сборку и разборку впускного коллектора и корпуса дроссельной заслонки с указанием моментов затяжки в Н·м.

В конце руководства даны электрические схемы — например, «Система освещения, часть 1» с таблицей условных обозначений цвета проводов (черный, синий, красный, розовый и другие) и графическим изображением подключения разъемов и реле. Это помогает не путаться в проводке при самостоятельном ремонте электрооборудования.
