Инструкция по эксплуатации и ремонту Toyota Land Cruiser Prado 120 с 2002 г.

Toyota Land Cruiser Prado 120 выпускается с 2002 года с бензиновыми и дизельными моторами, и владельцу такого внедорожника рано или поздно требуется техническая литература, по которой можно свериться при обслуживании или ремонте. Эта книга построена как полное руководство по эксплуатации и ремонту именно 120-го кузова Prado — от идентификационных данных автомобиля до полных электросхем, и включает 26 глав, охватывающих все основные узлы и системы.

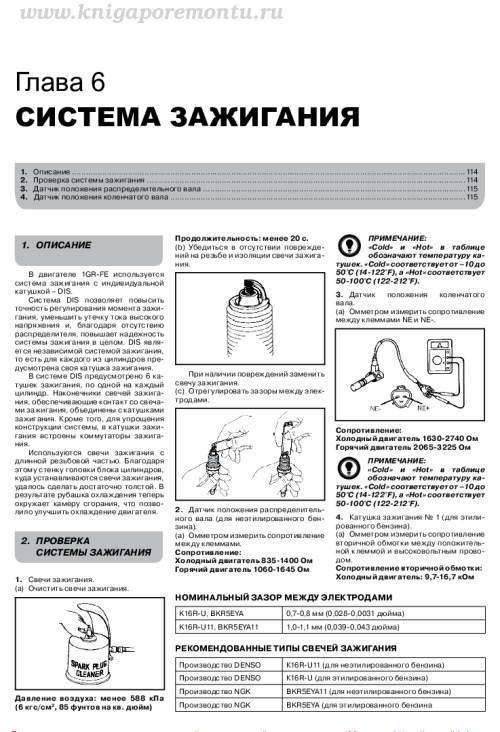

В книге приведена таблица характеристик двигателя 3RZ-FE — рабочий объём 2694 см³, степень сжатия 9,5, мощность 112/108 кВт, фазы газораспределения и порядок работы цилиндров 1-3-4-2. Для 1GR-FE разобрана система зажигания DIS с проверкой свечей (NGK и DENSO с указанием зазоров электродов) и датчиков положения распредвала и коленвала с сопротивлениями в омах.

Что рассказано про АКП, МКП и раздаточную коробку

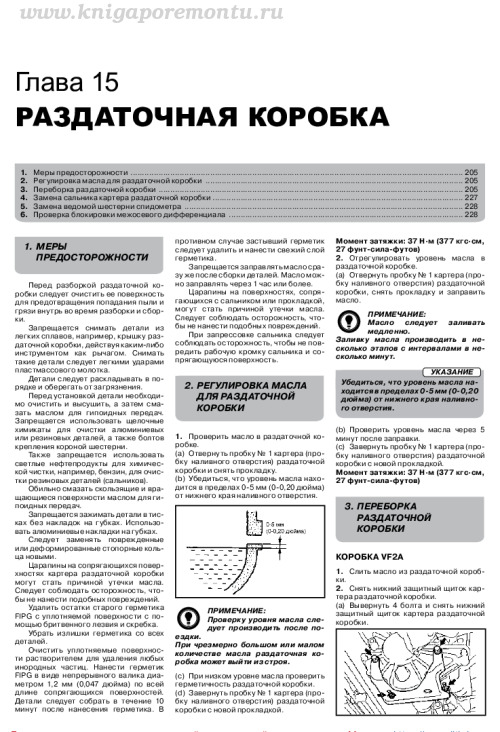

Главы по трансмиссии описывают проверку и замену масла в автоматической и механической коробках передач, моменты затяжки сливных и заливных пробок, а также порядок снятия узлов. Отдельно разобрана регулировка уровня масла в раздаточной коробке и меры предосторожности при её разборке.

Подвеска, рулевое управление и тормоза

В книге показаны разборка карданного вала, проверка зазора и биения ступицы дифференциала, регулировка схождения и углов установки колёс, а также переборка амортизаторов передней и задней подвески. Глава по рулевому управлению включает порядок снятия рулевого колеса с обязательными мерами предосторожности при работе с подушками безопасности SRS и указанием необходимого инструмента SST.

Электрооборудование, зарядка и система запуска

Раздел системы зарядки содержит проверку плотности электролита, напряжения аккумулятора и натяжения приводного ремня генератора. Система запуска разобрана с процедурой проверки втягивающего и удерживающего реле стартера, а также с пошаговой переборкой стартера и моментами затяжки крепёжных элементов. В конце книги приведён пример электросхемы системы запуска двигателя 1GR-FE с обозначением проводов по цветам, реле, разъёмов и предохранителей.

Полный перечень глав руководства

1. Идентификационные сведения об автомобиле
2. Общие сведения по эксплуатации
3. Двигатель
4. Система зажигания
5. Система смазки двигателя
6. Система охлаждения
7. Топливная система
8. Система зарядки
9. Система запуска
10. Система выпуска отработавших газов
11. Автоматическая коробка передач (АКП)
12. Механическая коробка передач (МКП)
13. Раздаточная коробка
14. Приводные валы
15. Дифференциал
16. Передняя подвеска
17. Задняя подвеска
18. Рулевое управление
19. Тормозная система
20. Кузов
21. Система кондиционирования
22. Система безопасности
23. Электрооборудование
24. Электросхемы

Такой состав глав делает книгу полезной как справочник при плановом обслуживании — замене масла, проверке свечей, регулировке подвески — так и при более серьёзном ремонте двигателя или трансмиссии, если у вас под рукой есть электросхема нужного узла.
