Руководство по ремонту и эксплуатации Toyota Highlander XU50 с 2013 г.

Toyota Highlander кузова XU50 выпускается с 2013 года и получил заметное обновление в 2016 году. На этом поколении устанавливались бензиновые двигатели 1AR-FE объёмом 2,7 л, а также 3,5-литровые 2GR-FE и 2GR-FKS. Издательство «Монолит» подготовило по этому автомобилю подробное руководство, которое пригодится и владельцу, самостоятельно обслуживающему машину, и механику на СТО.

Книга построена как полноценный справочник по эксплуатации, диагностике и ремонту — от действий в нештатных ситуациях на дороге до электрических схем и толкового словаря автомобильных терминов в конце издания.

Как определить неисправность двигателя по свечам зажигания?

В главе, посвящённой двигателю, приведён раздел с описанием восьми характерных состояний электродов свечи — от нормальной работы до последствий богатой или бедной смеси, нагара, следов масла и разрушения электрода. Материал сопровождается фотографией свечи, что помогает соотнести реальную картину с описанием из книги.

Что делать при подозрении на посторонний шум или стук в кузове?

Отдельный схематичный рисунок автомобиля с пронумерованными зонами показывает возможные источники шумов и стуков — амортизаторные стойки, педальный узел, редуктор задней главной передачи. Такая карта помогает быстрее сузить круг поиска перед разборкой.

Что входит в главы по двигателю и топливной системе?

Главы 6A и 6B содержат таблицы технических данных для моторов 2,7 и 3,5 л: углы опережения зажигания, компрессия, зазоры коленчатого и распределительного валов, высота кулачков, диаметры шеек и величины масляных зазоров. В главе 7 расписана процедура снятия топливной форсунки на двигателе 1AR-FE с указанием мер предосторожности при работе с топливной системой под давлением. Глава 9 разбирает проверку уровня и давления моторного масла и пошагово показывает замену масла и масляного фильтра с иллюстрациями крышки фильтра и трубок.

Как проверяется система охлаждения и впуска воздуха?

В главе 8 указаны меры предосторожности при обслуживании системы охлаждения и порядок проверки её герметичности тестером давления. Глава 10 описывает проверку системы впуска воздуха двигателя 2,7 л с применением диагностического прибора GTS и активных тестов клапана управления.

Что есть в книге по АКПП, приводным валам и подвеске?

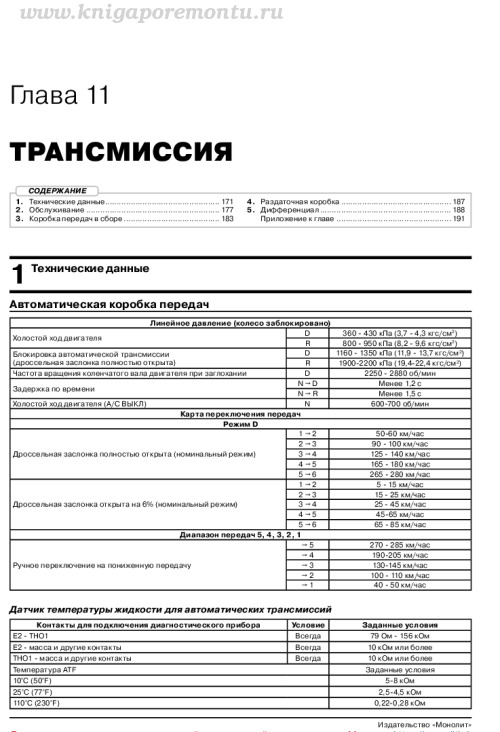

В главе 11 приведена таблица данных автоматической коробки передач — линейные давления, время задержки переключения, карта переключения передач и сопротивление датчика температуры ATF. Глава 12 описывает снятие переднего приводного вала со специальным инструментом, а глава 13 — пошаговую процедуру демонтажа подрамника и узлов передней подвески для версий с двигателем 1AR-FE. Отдельно в книге показана электросхема электроусилителя руля (EPS) с расшифровкой цветов проводов и разбивкой по разъёмам блока управления, датчика момента, CAN-шины и щитка приборов.

Оглавление руководства по эксплуатации Toyota Highlander

1. Действия при спускании шины
2. Запуск автомобиля от внешнего аккумулятора
3. Эксплуатация и обслуживание автомобиля
4. Механическая часть двигателя 3,5 л
5. Обслуживание
6. Передние приводные валы
7. Приложение к главе
8. Как снять обшивку двери Тойота Хайлендер
9. Как снять задний фонарь
10. Как снять запаску на Хайлендере
11. Замена масла Тойота Хайлендер
12. Процесс замены масла и обслуживания АКПП
13. Замена топливного фильтра, воздушного и фильтра салона
14. Обслуживание двигателя и замена свечей
15. Технические характеристики
16. Система активной безопасности
17. Приложение к главе
18. Экстерьер
19. Интерьер
20. Двери
21. Аудиосистема

Такой набор глав охватывает большую часть цикла обслуживания Highlander XU50 — от ежедневных проверок до операций с подвеской и электрикой, а формат PDF позволяет открывать книгу на телефоне или планшете прямо в гараже.
