Руководство по ремонту и обслуживанию Toyota Fortuner с 2015 г.

Toyota Fortuner (AN160) выпускается с 2015 года с двумя моторами — бензиновым 2.7 (2TR-FE) и дизельным 2.8 (1GD-FTV), и издательство «Монолит» подготовило по этому поколению отдельное руководство, охватывающее машину от повседневной эксплуатации до капитального ремонта. Книга рассчитана на владельцев, которые хотят разбираться в устройстве своего внедорожника самостоятельно — от простой замены расходников до диагностики топливной аппаратуры дизеля.

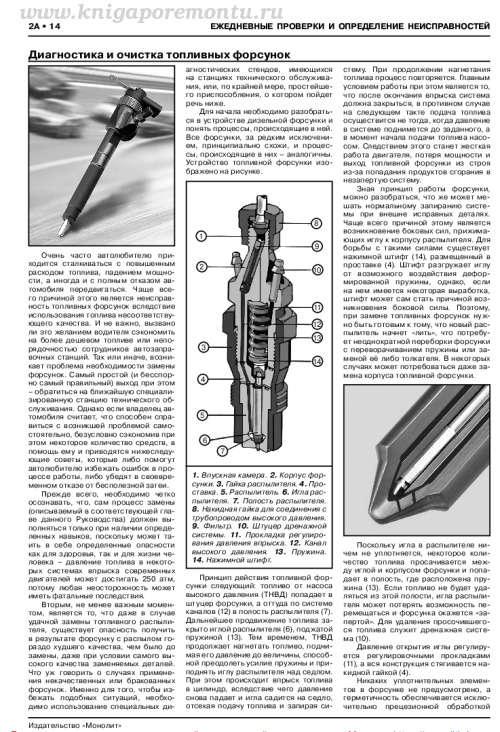

Отдельная ценность издания — детальная проработка дизельного двигателя 1GD-FTV. В руководстве разобрано устройство топливной форсунки с пронумерованной схемой её элементов (впускная камера, распылитель, игла, пружина, дренажная система), а также приведены таблицы сопротивления форсунок, параметров ТНВД и датчиков давления топлива.

Что рассказано о моторах 2.7 и 2.8

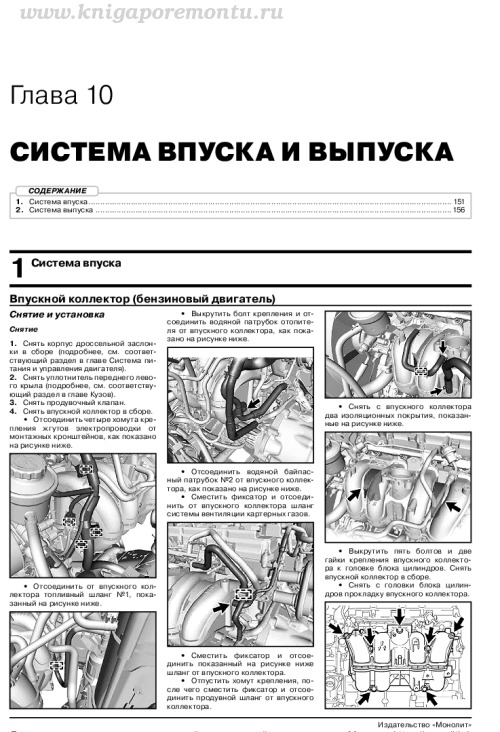

Помимо топливной аппаратуры дизеля, книга приводит таблицы технических данных по бензиновому двигателю 2.8 — компрессию, допустимое удлинение приводных цепей, износ башмаков натяжителя. Отдельно расписаны системы охлаждения (объём и характеристики охлаждающей жидкости, параметры термостата и крышки радиатора) и смазки (давление масла, требуемая вязкость, объём заправки). Есть и пошаговая процедура снятия впускного коллектора бензинового двигателя с фотографиями моторного отсека.

Трансмиссия, сцепление и ходовая часть

В руководстве разобраны параметры механической коробки передач (данные по RC60F/RC61F), приведены значения высоты и свободного хода педали сцепления, а также порядок прокачки гидропривода. Отдельные главы посвящены ходовой части, гидроприводу тормозов и рулевому управлению — от рулевого колеса и колонки до элементов подвески.

Заключительная часть книги касается электрооборудования: в главе с электросхемами показаны примеры разводки для автоматического корректора фар, антиблокировочной системы и диагностического разъёма CAN, с расшифровкой условных обозначений цветов проводов.

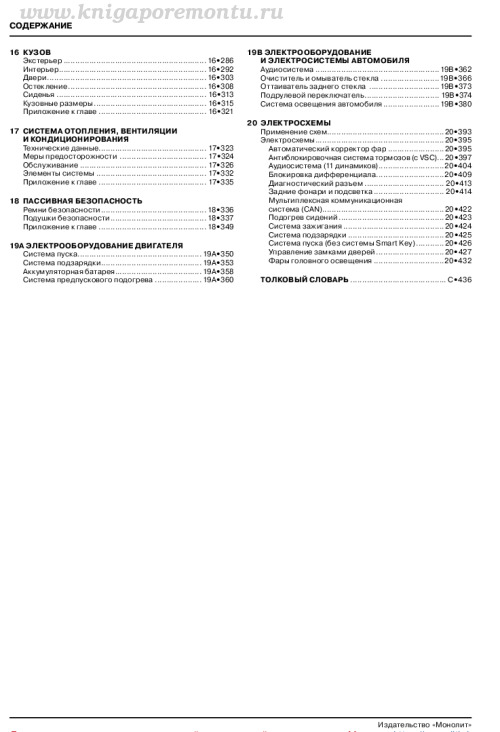

Полный список глав книги

1. Введение (технические характеристики, габариты, клиренс, комплектации, двигатели 2TR-FE и 1GD-FTV)
2. Действия в чрезвычайных ситуациях
3. Ежедневные проверки
4. Определение неисправностей
5. Механическая часть двигателя 2.7 л
6. Механическая часть двигателя 2.8 л
7. Привод газораспределительного механизма
8. Система питания (включая диагностику форсунок дизеля и ТНВД)
9. Система охлаждения
10. Система смазки
11. Сцепление
12. Механическая трансмиссия (RC60F/RC61F)
13. Автоматическая трансмиссия
14. Ходовая часть
15. Гидропривод тормозов
16. Рулевое колесо и рулевая колонка
17. Кузов и экстерьер
18. Пассивная безопасность
19. Электрооборудование
20. Электросхемы

Издание напечатано на плотной бумаге с цветными иллюстрациями и таблицами, а нужный раздел легко найти по алфавитному указателю. Книгу можно скачать в PDF сразу после оплаты либо заказать печатный экземпляр через партнёрские магазины, ссылки на которые размещены на этой странице.
