Руководство по ремонту и эксплуатации Toyota Corolla E120

Toyota Corolla E120 выпускалась с 2001 по 2006 год, включая рестайлинговую версию 2004 года, с бензиновыми моторами 1,4 и 1,6 литра (3ZZ-FE, 4ZZ-FE) и дизелем 2,0 литра 1CD-FTV. Издательство «Монолит» выпустило по этой модели подробное руководство, которое разбирает и бензиновую, и дизельную версии двигателя — от повседневного техобслуживания до капитального ремонта силового агрегата.

Книга построена по принципу практического пособия для гаража: в ней есть таблицы спецификаций с конкретными числовыми значениями — компрессия в цилиндрах, зазоры масляного насоса, диаметр гильзы цилиндра, моменты затяжки болтов в Н·м. Отдельные процедуры, например снятие топливного насоса или ТНВД, показаны пошагово с фотографиями конкретных узлов — крышки насоса, электрических разъемов, крепёжных болтов. Для ориентира по сложности работ в руководстве приведена шкала уровней — от «легко» до «очень сложно», что помогает заранее оценить, стоит ли браться за ремонт самостоятельно или лучше обратиться в сервис.

Что говорит книга о ремонте топливной системы и ТНВД

Раздел системы питания охватывает и бензиновые насосы марок TMC и Denso, и топливный насос высокого давления дизельного двигателя. Приведённые пошаговые инструкции с фотографиями узлов позволяют разобраться в порядке снятия и установки этих компонентов без лишних догадок.

Как устроена система улавливания паров топлива EVAP

Отдельная схема в книге подробно показывает систему EVAP с обозначением всех компонентов — угольного фильтра, продувочного клапана и расширительного бачка. Вместе с разделом по системе контроля вредных выбросов, куда также входит PCV, это даёт полное представление о работе экологических систем автомобиля.

Оглавление руководства по ремонту Toyota Corolla E120

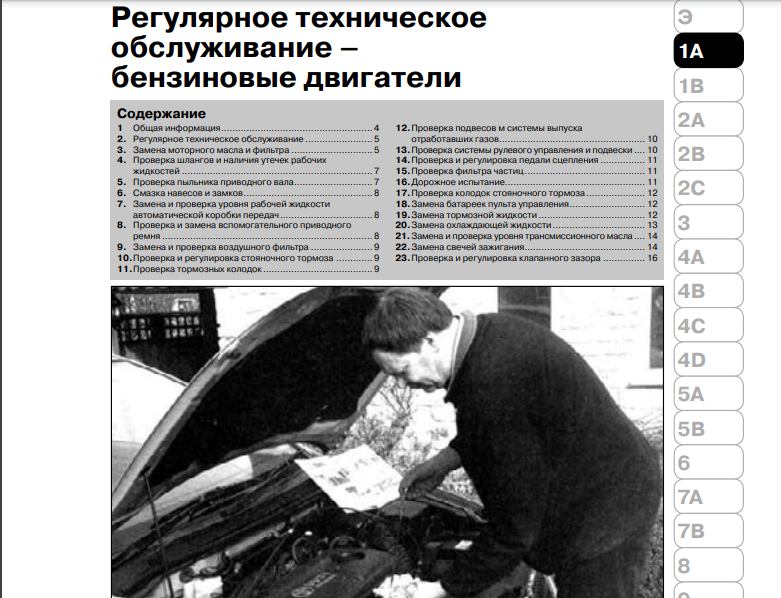

• Техническое обслуживание бензиновых двигателей: замена масла, свечей, ремней, охлаждающей жидкости, регулировка клапанных зазоров;
• Техническое обслуживание дизельного двигателя;
• Ремонт двигателя без снятия из моторного отсека;
• Ремонт двигателя с извлечением из моторного отсека: снятие головки блока цилиндров, поршней, коленвала, масляного насоса;
• Система охлаждения;
• Система кондиционирования;
• Система питания: топливные насосы TMC и Denso, ТНВД;
• Система контроля вредных выбросов: EVAP, угольный фильтр, PCV;
• Сцепление;
• Коробки передач;
• Тормозная система;
• Подвеска;
• Кузов;
• Электрооборудование: схемы систем пуска и зарядки с расшифровкой цветовых обозначений проводов.

Отдельного внимания заслуживают электрические схемы: цветная схема систем пуска и зарядки расшифровывает обозначения проводов (B — чёрный, L — синий, R — красный и другие) и условные обозначения генератора, стартера, аккумулятора и реле, что упрощает поиск неисправностей в проводке. Также в книге показано расположение блока отопителя, вентилятора и панели управления кондиционером под приборной панелью — пригодится тем, кто столкнулся с проблемами в работе печки или климат-контроля.

Такой набор глав делает руководство полезным как владельцу, который хочет разбираться в своей Corolla E120 самостоятельно, так и механику, которому нужны точные цифры и схемы под рукой во время работы.
