Электрооборудование и электросхемы Scania Series P (дизель) — руководство по ремонту

Электрическая часть грузовика Scania Series P устроена сложнее, чем кажется на первый взгляд: десятки точек заземления на раме, кабине, двигателе и коробке передач, шина CAN с резисторами терминации, центральный электрический блок с предохранителями и реле — во всём этом легко запутаться без документации производителя. Данная книга собирает эту информацию в одном месте и подходит владельцам Series P с 2005 года выпуска.

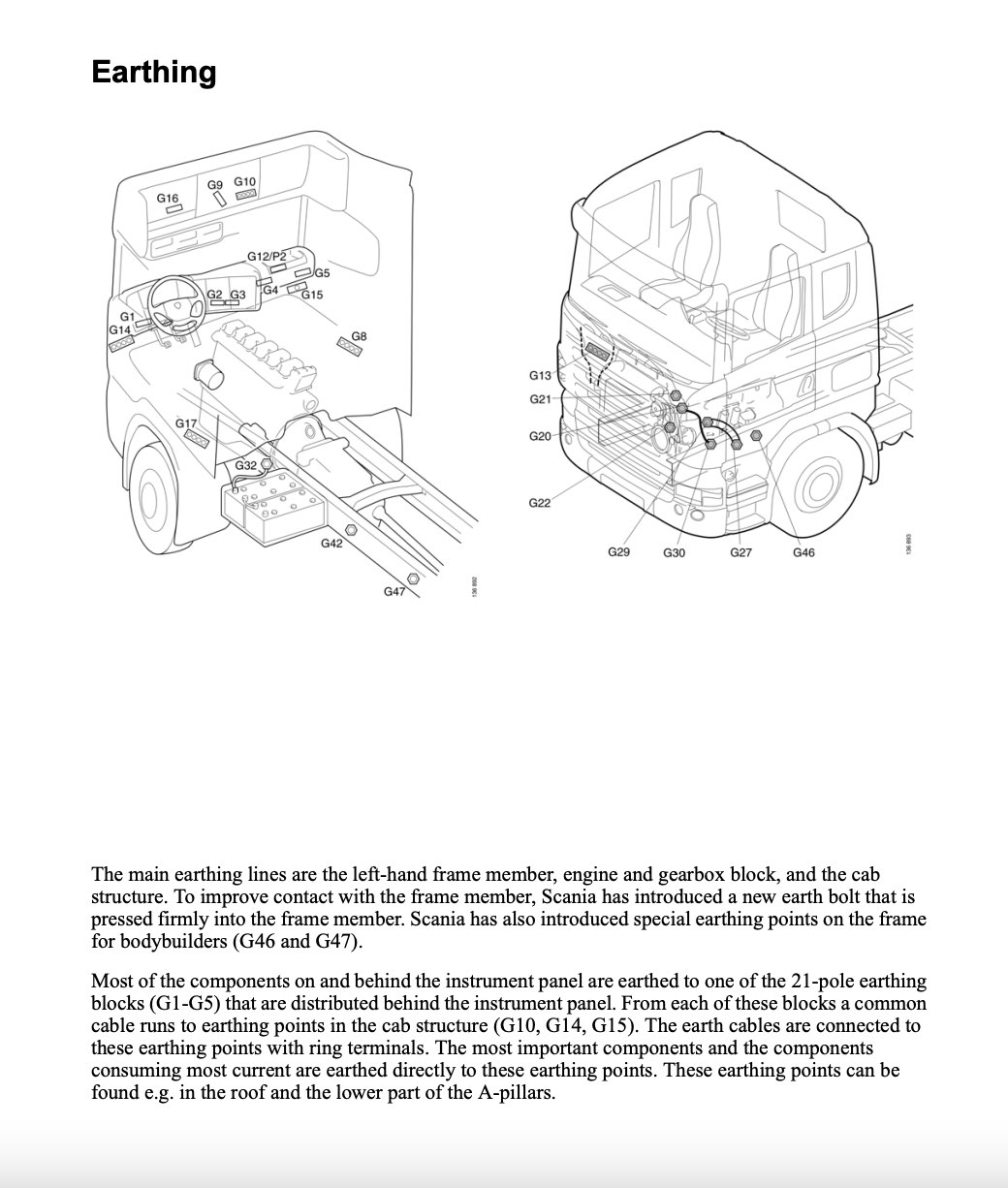

Отдельное внимание в книге уделено заземлению — разделу, который часто недооценивают при самостоятельном ремонте. Здесь расписаны точки G1–G47, допуски на отверстие под заземляющий болт, моменты затяжки гаек и номера деталей крепежа, а также схемы сверления с указанием минимальных расстояний от края рамы. Для тех, кто сталкивается с плохим контактом массы или странным поведением электроники без видимой причины, это один из самых практичных разделов книги.

Как книга помогает искать неисправности в электрике Scania Series P

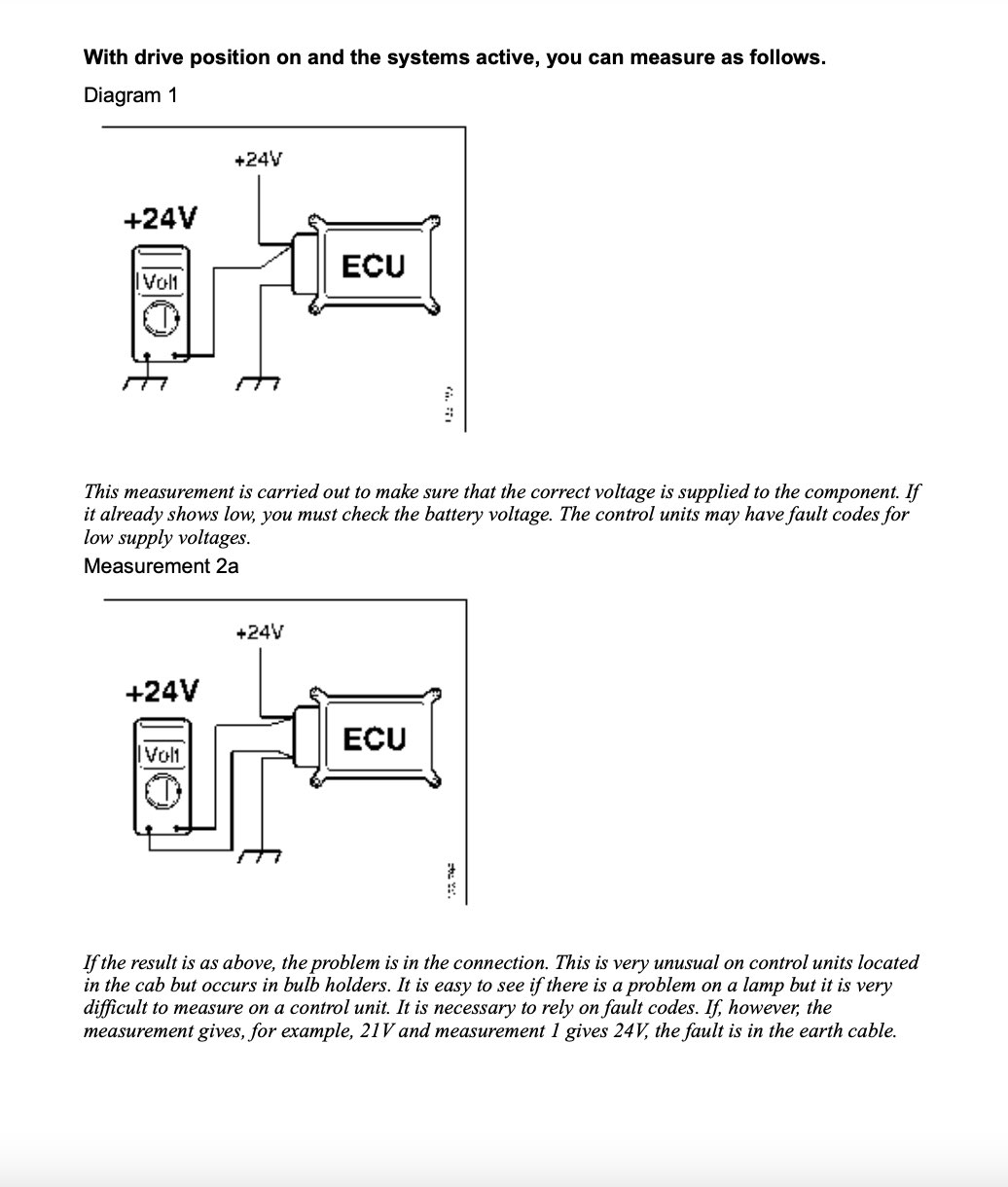

Глава по поиску проблем построена вокруг диагностики через ПО SDP3 с интерфейсом VCI 2 и USB-ключом. Отдельно даны схемы измерения падения напряжения и обнаружения обрыва цепи заземления мультиметром, с примерами показаний прибора при исправной и неисправной цепи — это позволяет сравнить свои замеры с эталонными значениями, а не гадать, что считать нормой.

В книге также разобрана функциональная диаграмма передачи сигнала температуры охлаждающей жидкости — от блока управления двигателем через координатор до панели приборов. Такой пример полезен не только сам по себе, но и как образец того, как читать подобные диаграммы для других сигналов машины.

Что ещё разбирает пособие

Кроме электрики, книга затрагивает работу систем DEC и ECU, включая их настройку, а также описывает сеть CAN и типичные проблемы связи и перегрузки на её шинах. Отдельно показан блок соединений CAN с резисторами терминации и предупреждением не использовать среднюю линию контактов — деталь, которая легко упускается при самостоятельной прокладке проводки.

Полное содержание книги

• Введение
• Электрические системы серий P, R и T
• Система DEC
• Система ECU
• Сеть CAN, перегрузка на шинах CAN
• Активация блока управления
• Внутреннее время автомобиля
• Настройки ЭБУ
• Жгут проводов
• Коннекторы
• Функции пользователя
• Схемы подключения
• Центральный электрический блок
• Поиск проблемы
• Проблемы связи на шинах CAN

Такой объём материала по электрике пригодится не только при ремонте конкретной неисправности, но и при переоборудовании кабины или установке дополнительного оборудования, когда важно не нарушить штатную схему заземления и разводку жгутов.
