Руководство по ремонту Renault Scenic 3 / Grand Scenic 3 2009 - 2012 года

Renault Scenic III и его удлинённая версия Grand Scenic III выпускались с 2009 года и получили обновление в 2012 году. В книге собраны сведения по бензиновым моторам объёмом 1,4, 1,6 и 2,0 литра и дизельным версиям 1,5, 1,6, 1,9 и 2,0 литра, с указанием рабочих параметров и особенностей комплектации коробками передач для каждой модификации.

Отдельного внимания заслуживает раздел диагностики двигателя по внешнему виду свечей зажигания — в книге разобрано восемь характерных случаев нагара с фотографиями. Дополняет этот материал схема автомобиля с пронумерованными зонами возможных источников шума — с её помощью проще локализовать неисправность до начала разборки.

Что можно сделать по книге своими руками

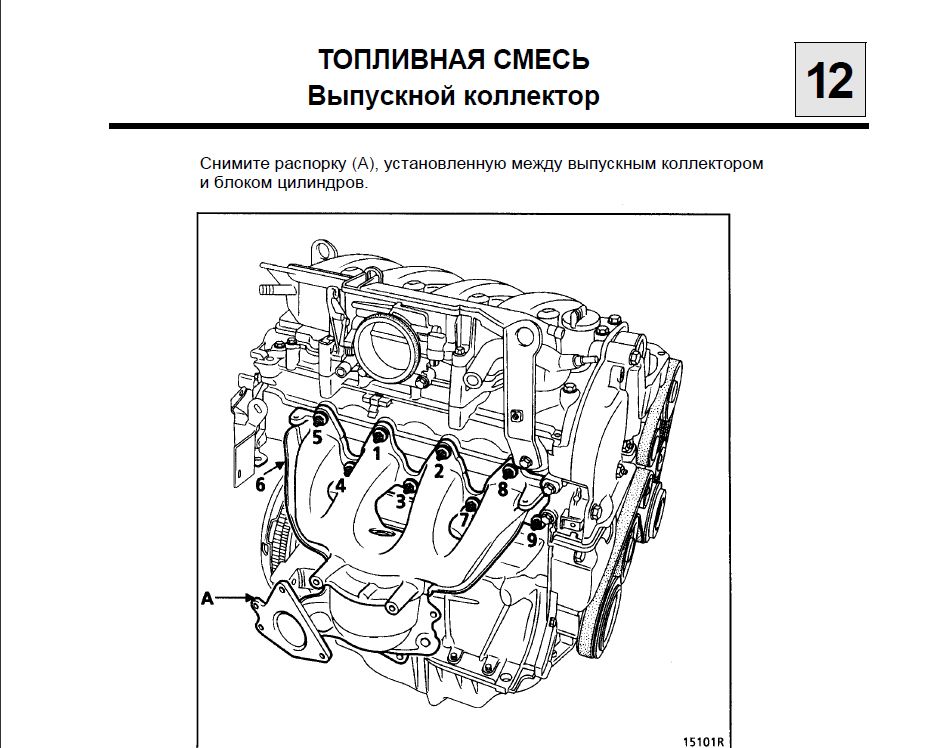

Технические главы построены как пошаговые инструкции с номерами позиций на чёрно-белых фотографиях моторного отсека и узлов. Среди описанных операций — снятие двигателя в сборе с коробкой передач, замена масла со сливной пробкой (момент затяжки 20 Н·м), демонтаж топливного бака и впускного коллектора, слив и заправка масла в МКПП (момент 24 Н·м), снятие приводного вала переднего колеса, замена передних тормозных колодок (момент 28 Н·м), а также снятие рулевого колеса и замка рулевой колонки.

Читатель, который никогда не разбирал узлы Scenic III самостоятельно, сможет ориентироваться по фотографиям с обозначенными позициями деталей.

Электросхемы и поиск неисправностей

В конце издания приведены электрические схемы, включая цепи АБС и системы стабилизации траектории, а также схему автоматической коробки передач BVA6/M9R615 с таблицей условных обозначений цветов проводов.

Полное содержание руководства

Книга насчитывает 20 глав — от действий в аварийных ситуациях и еженедельных проверок до толкового словаря автомобильных терминов.

Издание рассчитано на владельцев Renault Scenic 3 и Grand Scenic 3, которые хотят понимать устройство своего автомобиля глубже, чем позволяет стандартная сервисная книжка, и готовы часть работ по обслуживанию и мелкому ремонту выполнять самостоятельно, ориентируясь на приведённые в тексте моменты затяжки и последовательность операций.
