Руководство по эксплуатации и ремонту Range Rover Evoque с 2011 г.

Range Rover Evoque первого поколения выпускался с бензиновым мотором 2.0 T и дизелем 2.2 TD, и именно эти две силовые установки разбираются в руководстве от начала до конца — от особенностей конструкции до полного объёма ремонтных процедур. Всего в книге 20 глав плюс толковый словарь терминов, так что найти нужный раздел по конкретному узлу не составит труда.

Как книга помогает определить неисправность двигателя

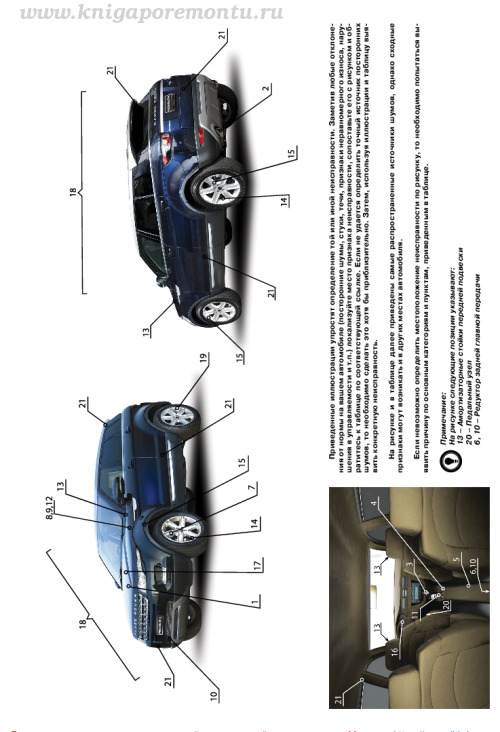

В главе 2A есть иллюстрированный раздел «Определение неисправностей двигателя по состоянию свечей зажигания» — восемь пронумерованных фотографий свечей с разным характером нагара и повреждений электродов, по которым можно судить о состоянии цилиндров без разборки мотора. Там же приведена схема расположения возможных источников посторонних шумов на кузове с пронумерованными позициями — удобно, когда шум слышен, а источник не очевиден.

Какие данные по двигателям приведены в книге

Главы 6A и 6B отдельно раскрывают бензиновый и дизельный моторы: таблицы со степенью сжатия, диаметром цилиндра, ходом поршня, моментами затяжки резьбовых соединений, спецификациями масел и герметиков. Отдельно даны таблицы подбора прокладки головки блока цилиндров и регулировочных прокладок уравновешивающего вала по толщине.

Глава 7 разбирает систему управления дизельным двигателем со схемой расположения форсунок, датчиков CMP, CKP, MAP, MAF, клапана EGR и турбокомпрессора VNT. В главе 8 описана процедура снятия и установки масляного картера и масляного насоса дизеля с фотографиями крепёжных болтов и моментами затяжки, а глава 9 содержит развёрнутую схему системы охлаждения дизельного двигателя с 24 пронумерованными элементами — радиаторами, термостатом, вентиляторами и шлангами.

Что есть по трансмиссии и электрике

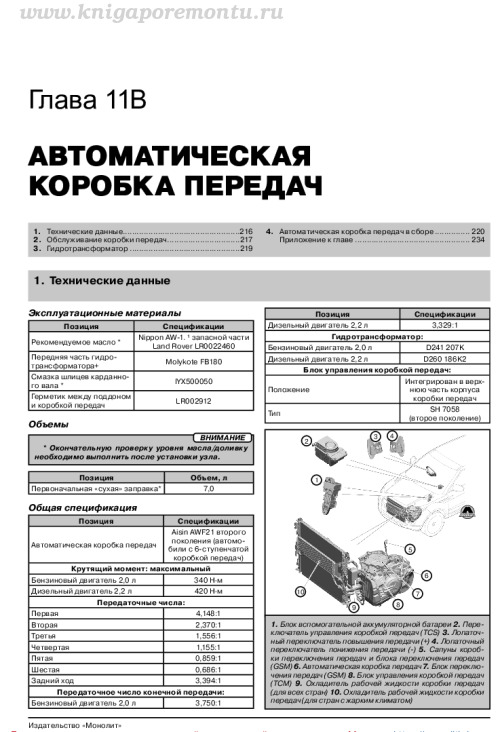

Главы 11A и 11B содержат данные по механической и автоматической коробкам передач: передаточные числа, объёмы масла, моменты затяжки и схема компонентов АКП. Глава 12 показывает снятие карданного вала с пошаговыми фотографиями и предупреждениями о разметке фланцев перед разборкой. Для дизельной версии в книге приведена электрическая схема автоматической коробки передач в двух частях с обозначениями блоков управления и разъёмов.

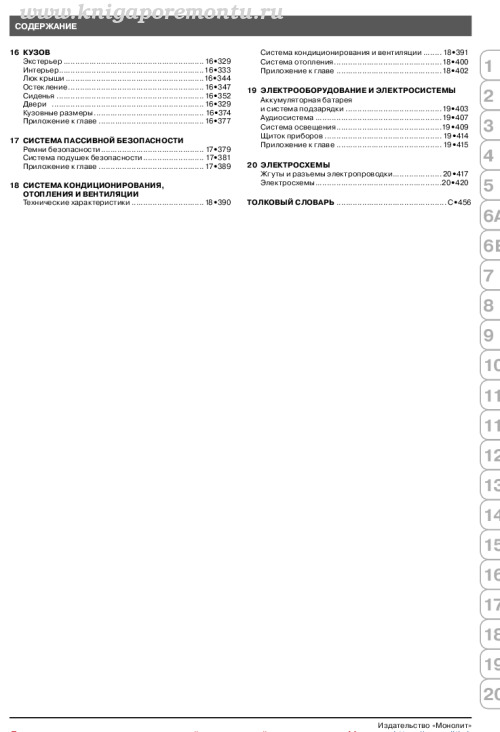

Полное содержание руководства

• Глава 1. Общие сведения об автомобиле
• Глава 2A. Бензиновый двигатель
• Глава 2B. Дизельный двигатель
• Глава 3. Система охлаждения, отопления и вентиляции
• Глава 4A. Топливная система бензинового двигателя
• Глава 4B. Топливная система дизельного двигателя
• Глава 5. Система выпуска и снижения токсичности отработавших газов
• Глава 6A. Ремонт бензинового двигателя
• Глава 6B. Ремонт дизельного двигателя
• Глава 7. Система управления двигателем
• Глава 8. Смазочная система двигателя
• Глава 9. Система охлаждения двигателя
• Глава 10. Электрооборудование двигателя
• Глава 11A. Механическая коробка передач
• Глава 11B. Автоматическая коробка передач
• Глава 12. Карданный вал и приводные валы
• Глава 13. Тормозная система
• Глава 14. Подвеска и рулевое управление
• Глава 15. Кузов
• Глава 16. Электрооборудование кузова
• Глава 17. Электрические схемы
• Глава 18. Техническое обслуживание
• Глава 19. Диагностика неисправностей
• Глава 20. Приложения и справочные данные
• Толковый словарь терминов

Такой объём материала — от диагностики по свечам до электросхем АКП — охватывает и рутинное обслуживание, и более серьёзное вмешательство в двигатель или трансмиссию. Заказать книгу в бумажном виде или скачать её в PDF можно прямо здесь, выбрав удобный формат.
