Руководство по эксплуатации и ремонту Opel Insignia с 2008 г.

Opel Insignia выпускалась с разными силовыми агрегатами — от бензиновых 1.6i и 1.8i до турбированных 2.0 и мощного 2.8 V6 Turbo, а также дизельных 2.0 CDTi разных модификаций и версии OPC. Руководство издательства «Монолит» охватывает все эти варианты — от таблицы технических характеристик во вводной части до отдельных глав по механической части каждого двигателя.

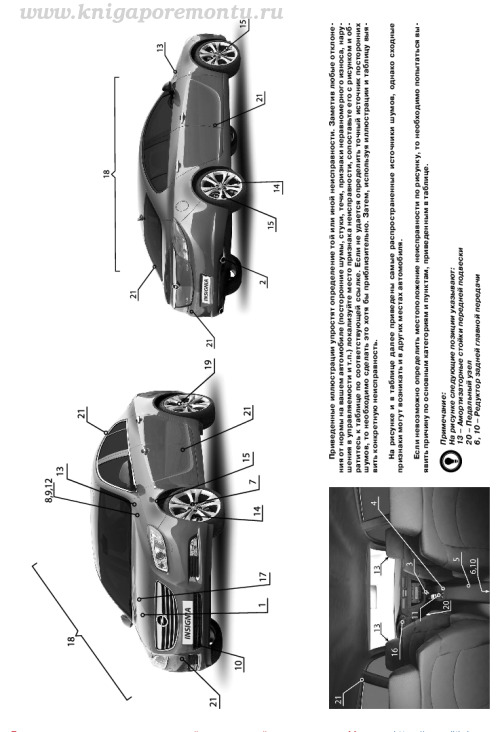

Отдельного внимания заслуживает глава «Ежедневные проверки и определение неисправностей»: в ней приведено описание восьми характерных состояний электрода свечи зажигания с фотографиями, по которым можно судить о работе двигателя, а также иллюстрация автомобиля с пронумерованными зонами — от амортизаторных стоек до редуктора задней главной передачи, — где чаще всего проявляются посторонние шумы и неисправности.

Что рассказано про двигатели и системы охлаждения

Главы 6A–6D детально разбирают устройство бензиновых моторов 1.6, 2.0 и 2.8 л, а также дизельного 2.0 л: блок цилиндров, коленчатый вал, поршни, шатуны, клапаны, распределительные валы, привод ГРМ (ремень или цепь), турбокомпрессор и фазовращатели. Глава 7 «Система охлаждения» содержит схему контура с пронумерованными компонентами — отопителем, расширительным бачком, термостатом, радиатором, водяным насосом — и порядок проверки герметичности системы манометром с переходниками EN-471 и EN-6327-A, включая предупреждение о риске ожога при снятии крышки радиатора.

Как устроены смазка и питание двигателя

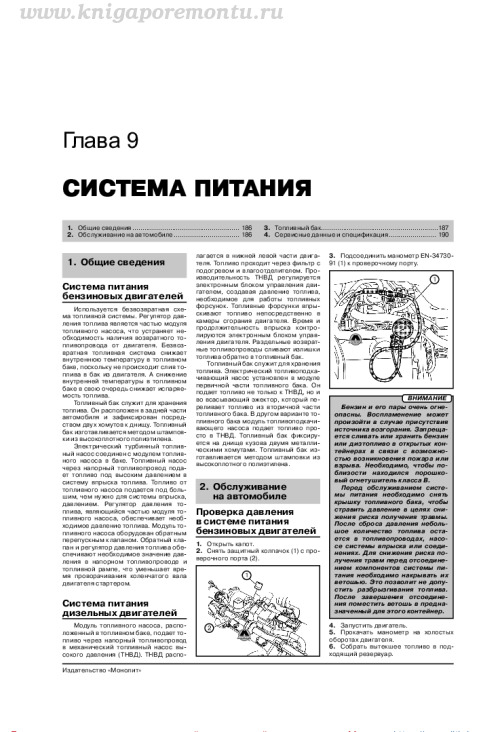

Глава 8 описывает систему смазки бензиновых двигателей разного объёма — работу масляного насоса, фильтра и каналов подачи масла к фазовращателям и поршням. Глава 9 рассказывает про систему питания: топливный насос и бак, ТНВД дизельных версий, а также методику проверки давления топлива манометром EN-34730-91 — как для бензиновых, так и для дизельных модификаций.

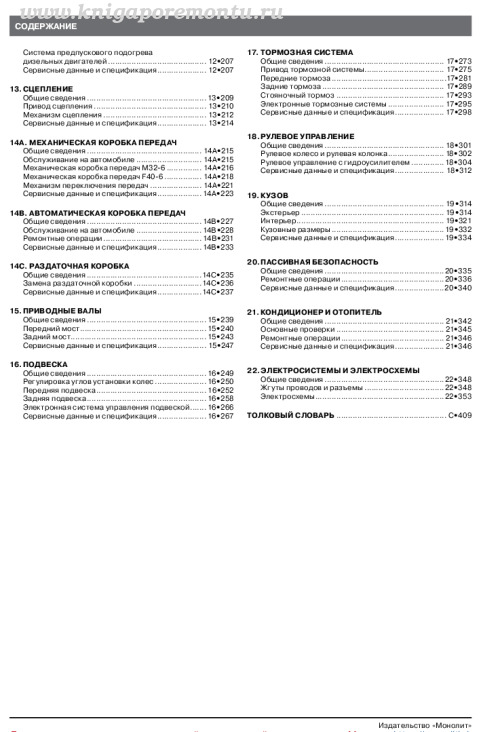

Оглавление руководства по ремонту Opel Insignia

• Действия в чрезвычайных ситуациях
• Общие сведения об автомобиле
• Ежедневные проверки и определение неисправностей
• Механическая часть бензиновых двигателей 1.6, 2.0, 2.8 л
• Механическая часть дизельного двигателя 2.0 л
• Система охлаждения
• Система смазки двигателя
• Система питания бензиновых и дизельных двигателей
• Системы впуска и выпуска
• Механизм сцепления
• Коробка передач и трансмиссия
• Регулировка углов установки колес
• Тормозная система
• Стояночный тормоз
• Электросхемы

Отдельно стоит отметить главу с электросхемами: в ней приведена таблица условных обозначений цветов проводов (BK, YE, BU, BN и другие), а также схемы распределения питания через конкретные предохранители — F1UA, F2UA, F22UA и другие — с указанием реле, разъёмов и подключённых потребителей, от насоса омывателя до блока управления коробкой передач. Скачать руководство можно в формате PDF, либо заказать печатное издание в мягкой обложке с доставкой.
