Руководство по ремонту и техническому обслуживанию Opel Astra H с 2003 г.

Руководство разбито по узлам автомобиля так же, как это принято в оригинальных заводских инструкциях: каждая глава пронумерована (2B, 2C, 2D, 3, 4A, 4B, 5A и далее) и содержит таблицы спецификаций конкретно для Opel Astra H и Vauxhall Astra H с 2003 года выпуска, включая версии с моторами 1.4, 1.6 и 1.8 литра.

Для двигателей Z14XEP, Z16XEP, Z18XE и Z18XER книга приводит диаметр цилиндра, ход поршня, рабочий объём, степень сжатия и порядок зажигания, а также значения клапанных зазоров и моменты затяжки крепежа — например, для генератора, натяжителя ремня и датчиков давления масла. Отдельно даны параметры термостата системы охлаждения и компрессора кондиционера, что удобно при подготовке к разборке этих узлов.

Что можно узнать из глав про двигатель и трансмиссию

Главы 2B–2D посвящены непосредственно моторам 1.4, 1.6 и 1.8 л, а главы 4A и 4B — топливной системе и системам контроля выбросов. Отдельно рассмотрено сцепление и все три варианта трансмиссии, которые устанавливались на Astra H: механическая коробка, автоматическая коробка и роботизированная Easytronic — каждая описана в собственном разделе с процедурами обслуживания и характерными для конкретного типа коробки нюансами.

Электрические схемы и раздел безопасности

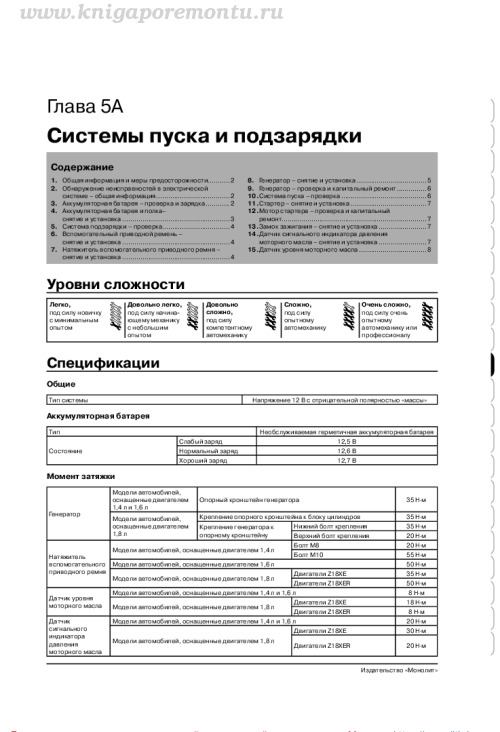

В книге приведена электрическая схема системы пуска и подзарядки, а также цепей вентилятора охлаждения — как для одинарного, так и для двойного вентилятора — с расшифровкой цветов проводов и обозначений компонентов: аккумулятор, генератор, стартер, блок предохранителей, реле, блок управления рулевой колонки. Перед практическими главами размещён раздел «Безопасность прежде всего!», где расписаны меры предосторожности при работе с аккумулятором, плавиковой кислотой, асбестосодержащими деталями и подушками безопасности, а также при риске возгорания, поражения током или отравления выхлопными газами.

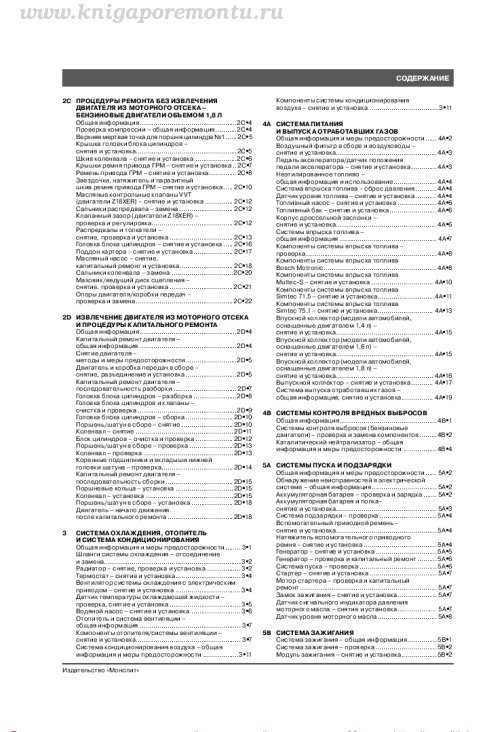

Оглавление руководства

• Общая информация об автомобиле и еженедельные проверки
• Двигатель 1.4 л (Z14XEP)
• Двигатель 1.6 л (Z16XEP)
• Двигатель 1.8 л (Z18XE, Z18XER)
• Система охлаждения
• Топливная система
• Системы контроля выбросов
• Сцепление
• Механическая коробка передач
• Автоматическая коробка передач
• Коробка передач Easytronic
• Приводные валы
• Тормозная система
• Подвеска и рулевое управление
• Кузов
• Электрооборудование

Каждая процедура в тексте отмечена значком сложности — от «легко» до «очень сложно», — что помогает заранее оценить, стоит ли браться за работу самостоятельно или лучше доверить её мастеру со специальным инструментом.
