Книга по ремонту и обслуживанию Nissan Qashqai II (J11) с 2014 г., бензин

Nissan Qashqai второго поколения (кузов J11) выпускается с 2014 года и в бензиновых версиях оснащается моторами MR20DD и HRA2DDT, а полноприводные модификации получили трансмиссию 4WD с электромагнитной муфтой и режимами AUTO/LOCK. Книга по ремонту и обслуживанию собрана как практическое пособие для владельцев и мастеров, которым нужны точные цифры — моменты затяжки, объемы жидкостей, параметры датчиков — а не общие рассуждения об устройстве машины.

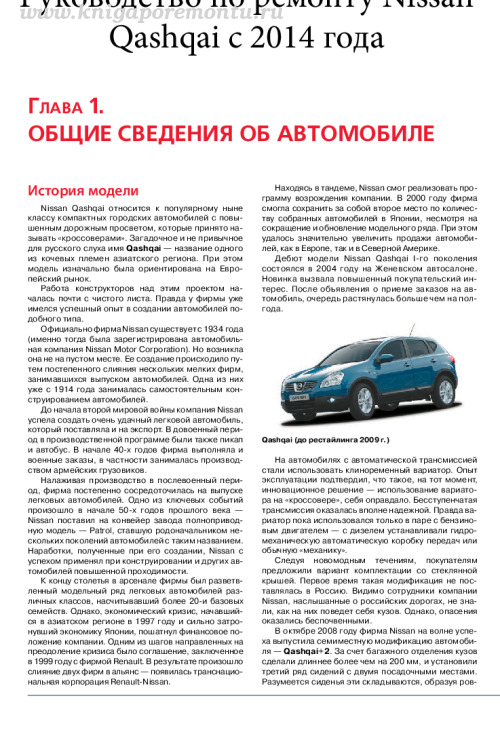

Издание начинается с истории модели и описания конструкции кузова и трансмиссии, здесь же приведены габаритные чертежи и сводная таблица характеристик двигателей MR20DD, HRA2DDT и дизельного R9M: объем, мощность, крутящий момент, расход топлива. Отдельная глава разбирает ключи и пульты дистанционного управления с фотографиями кнопок, а справочные таблицы по маслам и охлаждающей жидкости показывают, сколько и какой жидкости нужно заливать для каждого сочетания двигателя и коробки передач.

Что говорит книга о двигателе и ходовой части

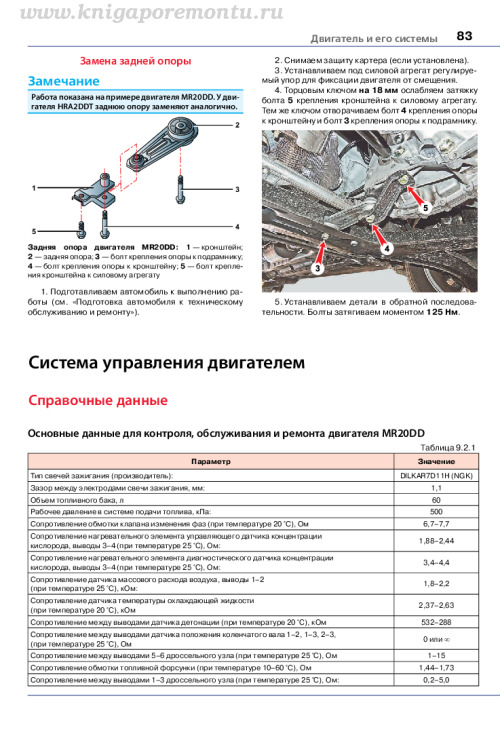

Раздел про двигатель MR20DD содержит фото силового агрегата с пронумерованными деталями, порядок замены задней опоры двигателя с моментом затяжки 125 Нм, а также таблицу параметров системы управления двигателем — сопротивление датчиков и марку свечей зажигания NGK. Для ходовой части приведены таблицы размеров дисков и шин и моменты затяжки колесных креплений, а рулевое управление с электроусилителем показано со схемой рулевых тяг. Тормозная система описана через параметры толщины дисков и колодок и моменты затяжки суппортов.

Кузов, климат и электрика

Глава по кузову объясняет порядок проверки на коррозию и сколы краски, а раздел климатической установки приводит данные по хладагенту R134a и объемам масла в системе кондиционирования. Завершает книгу электрическая схема системы управления двигателем MR20DD с обозначением реле, предохранителей и разъемов — полезный ориентир при поиске неисправностей в проводке.

Разделы руководства по эксплуатации

1. Электростеклоподъемники
2. План технического обслуживания
3. Система смазки двигателя — проверка уровня моторного масла
4. Стойка передней подвески — ремонт
5. Гидравлический привод тормозов — замена тормозной жидкости
6. Задние тормозные колодки — замена
7. Площадка аккумуляторной батареи — снятие и установка
8. Блок-фара — регулировка
9. Передний стеклоочиститель — замена
10. Кузов — проверка технического состояния и обслуживание
11. Ветровое стекло — замена
12. Передний бампер — снятие и установка
13. Замок передней двери — замена
14. Стекло задней двери — снятие и установка
15. Обивка двери багажного отделения — снятие и установка

Такой набор глав охватывает и мелкий самостоятельный ремонт, и разбор того, что именно делает мастер на СТО с этим Qashqai.
