Книга по эксплуатации и ремонту Nissan Note с 2013 г. (E12)

Nissan Note второго поколения (E12) выпускается с 2013 года и оснащался как бензиновыми моторами HR12DE и HR12DDR, так и дизельным K9K — руководство от издательства «Монолит» разбирает устройство и ремонт всех трёх модификаций с учётом обновления 2016 года. Во введении книги приведены технические характеристики каждого варианта силового агрегата: годы выпуска, рабочий объём, мощность, тип коробки передач, расход топлива и ёмкость бака, так что читатель сразу видит, какая версия автомобиля перед ним.

Отдельно стоит отметить раздел «Ежедневные проверки и определение неисправностей» — в нём наглядно показано, как оценивать состояние двигателя по внешнему виду свечей зажигания: книга разбирает восемь характерных случаев, от нормальной свечи до следов масла и нагара, богатой или бедной смеси. Рядом дана иллюстрация автомобиля с пронумерованными точками возможных источников шума — от амортизаторных стоек до редуктора задней передачи, — что удобно, если нужно быстро сориентироваться, где искать источник посторонних звуков.

Что рассказывают главы о двигателе и системах питания

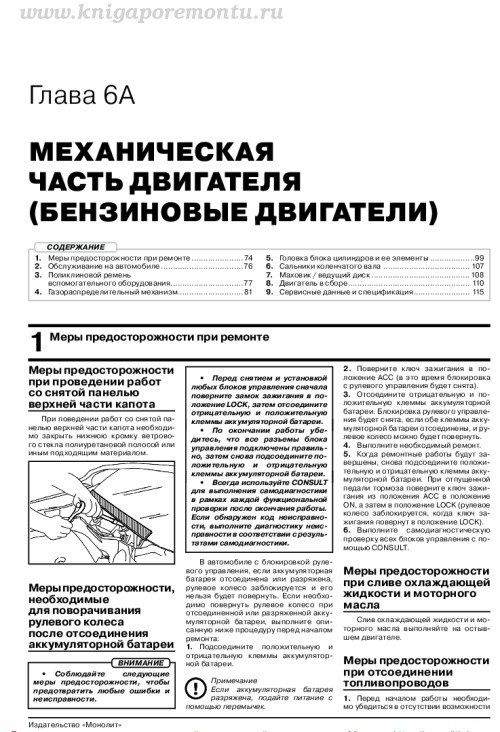

Главы 6A и 6B посвящены механической части двигателей: здесь описаны меры предосторожности перед разборкой (отключение аккумулятора, блокировка рулевого управления), а также порядок проверки зазоров клапанов и компрессии в цилиндрах с применением специальных приспособлений — стенда KV113B0050 и индикатора часового типа. Глава 7 показывает, как проверить уровень и герметичность охлаждающей жидкости по меткам MIN/MAX на расширительном бачке, а глава 8 — как контролировать уровень и давление масла. В главе 9 собраны меры безопасности при работах с топливной системой — отдельно для бензиновых и для дизельных двигателей, а глава 11 приводит схему воздухозаборного тракта HR12DE с перечнем деталей (корпус фильтра, датчик расхода воздуха, хомуты) и моментами затяжки.

Электрооборудование, пуск двигателя и схемы

Глава 12 даёт пошаговый алгоритм диагностики системы пуска — 11 пунктов проверки стартера, цепи питания и электромагнитного переключателя, которым можно следовать без специального оборудования. Раздел 22 содержит цветовую легенду проводов и электрическую схему системы пуска с интеллектуальным ключом в двух частях, с обозначениями реле стартера, зажигания, блока IPDM, ECM и переключателя диапазона трансмиссии — это тот материал, который обычно ищут отдельно, когда нужно разобраться в проводке без разборки всей панели.

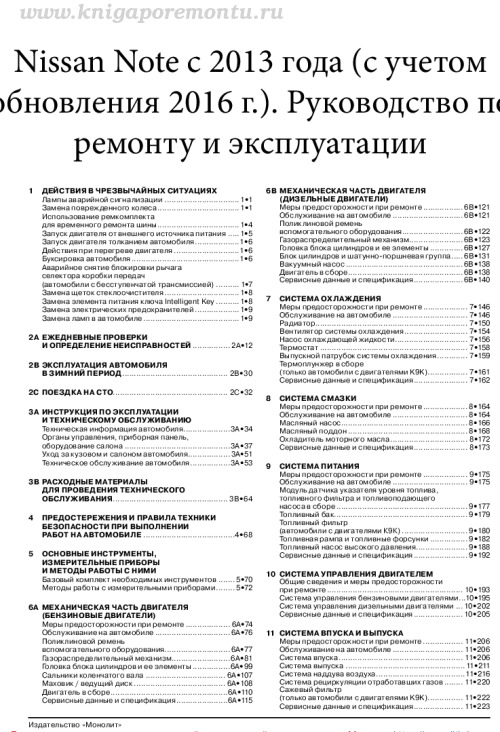

Оглавление руководства по эксплуатации и ремонту Nissan Note

• Замена элемента питания ключа Intelligent Key
• Поездка на СТО
• Предостережения и правила техники безопасности при выполнении работ на автомобиле
• Головка блока цилиндров и ее элементы
• Сервисные данные и спецификация (двигатель)
• Общие сведения и меры предосторожности при ремонте
• Сервисные данные и спецификация (системы автомобиля)
• Меры предосторожности при ремонте
• Общий вид системы, описание и меры предосторожности
• Панель управления системой отопления, вентиляции и кондиционирования

Полное издание охватывает 22 главы — включая сцепление, механическую и бесступенчатую коробки передач, приводные валы, подвеску, тормозную систему, рулевое управление, кузов и систему пассивной безопасности SRS, которые не входят в демонстрационный фрагмент, но присутствуют в книге целиком. Такой объём охватывает все основные системы автомобиля, от двигателя до электросхем.
