Книга по ремонту и обслуживанию Mitsubishi Galant Fortis с 2006 г.

Mitsubishi Galant Fortis пришёл на смену прежнему поколению в 2006 году, а в 2011-м пережил обновление — и это руководство от издательства «Монолит» учитывает обе версии модели. Книга построена как полноценный справочник для владельца: от первых действий в нештатной ситуации на дороге и замены предохранителей до чтения электрических схем, всего в ней 20 глав со сквозной нумерацией страниц.

Автомобиль выпускался с несколькими вариантами моторов, и все они разобраны в справочных таблицах книги:

• 1.5 л (1499 см³) — R4 DOHC 4A91 — 109 л.с.
• 1.6 л (1590 см³) — R4 DOHC 4A92 — 117 л.с.
• 1.8 л (1798 см³) — R4 DOHC 4B10 — 143 л.с.
• 2.0 л (1998 см³) — R4 DOHC 4B11 — 150 л.с.
• 2.0 л дизель (1986 см³) — R4 DOHC BWC — 140 л.с.

Отдельная страница книги посвящена определению состояния двигателя по внешнему виду свечей зажигания — приведены восемь фотографий с характерными видами нагара (нормальная работа, богатая или бедная смесь, попадание масла, разрушение электрода) и пояснениями, что каждый из них означает. Есть и разворот с иллюстрациями кузова седана и хетчбека, где отмечены типичные места появления шумов и неисправностей — от амортизаторных стоек и педального узла до редуктора заднего моста.

Что разбирают технические главы книги

Главы с 6 по 14 дают табличные данные — степень сжатия, фазы газораспределения, моменты затяжки резьбовых соединений, зазоры клапанов, параметры подвески, тормозов, сцепления и приводных валов. Рядом с таблицами приведены схематичные иллюстрации систем: подачи масла, воздухозабора с воздушным фильтром и впускным коллектором, а также тормозной системы с расположением главного цилиндра, вакуумного усилителя и рабочих механизмов.

Завершает книгу раздел с электрическими схемами — в качестве примера в главе 20 показана схема стоп-сигнала с расшифровкой цветов проводов (чёрный, коричневый, белый, зелёный и другие) и нумерацией разъёмов.

Полный перечень глав

• Действия в чрезвычайных ситуациях
• Замена предохранителей
• Введение и история модели
• Технические характеристики двигателей
• Диагностика по свечам зажигания
• Технические характеристики двигателя
• Характеристики системы газораспределения
• Моменты затяжки резьбовых соединений

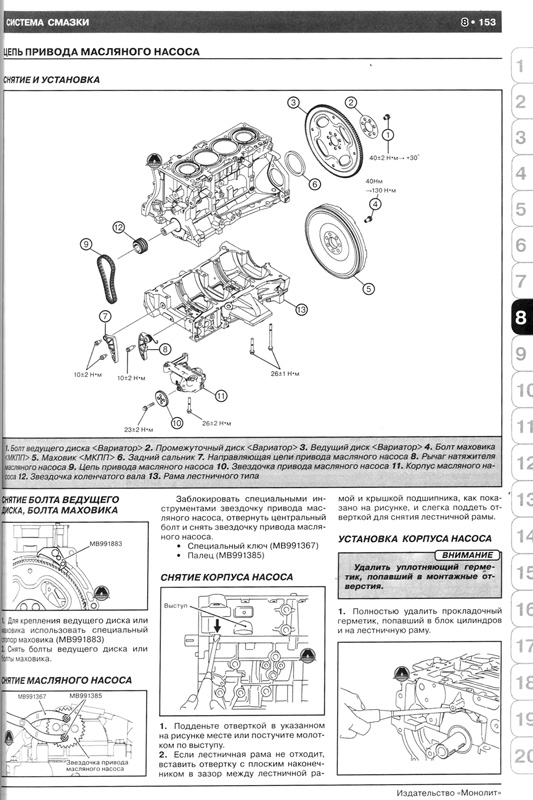

• Система смазки двигателя
• Система воздухозабора и впускной тракт
• Характеристики подвески
• Тормозная система и её характеристики

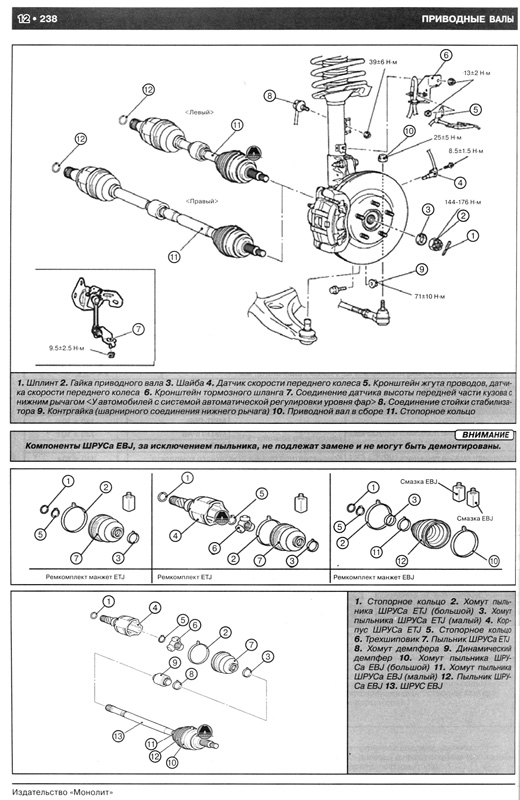

• Сцепление и приводные валы
• Кузовные элементы и типичные места неисправностей
• Электрооборудование
• Электрические схемы

Такой набор глав сочетает табличные данные, схемы систем и электросхемы в одном издании.
