Руководство по ремонту и эксплуатации Mitsubishi Canter 1993-2002 гг.

Mitsubishi Canter выпускался с 1993 года в заднеприводных и полноприводных модификациях, оснащённых дизельными двигателями 4D33 (4,2 л), 4D34-T4 (3,9 л с турбонаддувом), 4D35 (4,6 л), 4D36 (3,6 л), 4M40 (2,8 л) и 4M51 (5,2 л). Для такого разнообразия силовых агрегатов и вариантов привода нужен подробный источник справочной информации — именно на это рассчитано данное руководство, доступное на нашем сайте в электронном виде для скачивания на телефон или планшет либо в виде книги для заказа с доставкой по почте.

Что рассказано в руководстве по эксплуатации

Отдельные страницы посвящены повседневным вопросам владения: блокировке дверей, показаниям одометра, работе панели приборов и назначению органов управления в кабине — от лампы освещения салона до переключателя привода колёс. Здесь же приведены процедуры замены моторного масла, масляного фильтра и охлаждающей жидкости с точными моментами затяжки и объёмами заправки.

Как устроены двигатели 4D3, 4M40 и 4M5

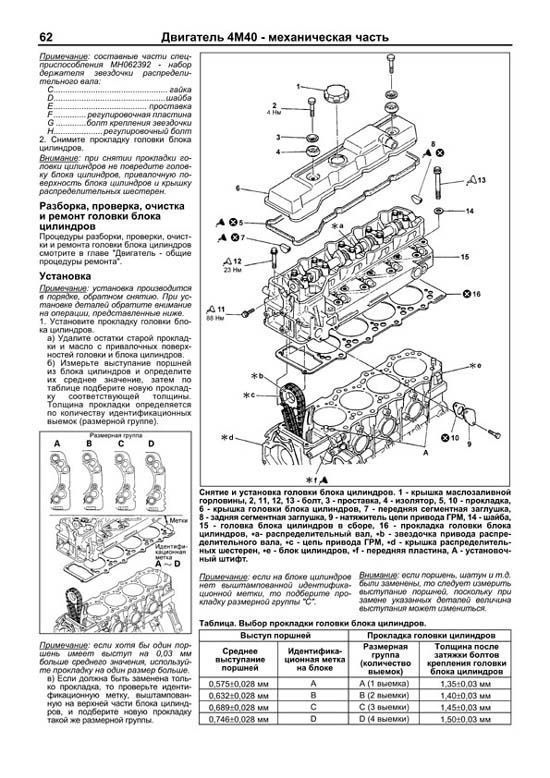

Механическая часть моторов серий 4D3, 4M40 и 4M5 разобрана со сборочными рисунками блока цилиндров, привода ГРМ, установочными метками и таблицами регулировки тепловых зазоров клапанов. Отдельно рассмотрена топливная система: форсунки штифтового и многосоплового типа, ТНВД и давление начала открытия форсунок.

Трансмиссия, подвеска и тормоза

Руководство описывает механизм переключения передач с вилками и штоками механической коробки, а также раздаточную коробку FG — со схемой системы управления и порядком снятия и установки. По подвеске приведены сведения о ступицах колёс, рычагах, пружинах и листовых рессорах передней и задней осей, а для трёхосных версий — о пневматической подвеске задней оси с регулировкой высоты кузова. Тормозная система раскрыта отдельно: барабанные и дисковые механизмы, рабочий цилиндр и клапан перераспределения тормозных усилий между осями.

Кузов и электрооборудование

В части кузова показаны замок фиксатора кабины и порядок снятия кабины в сборе с гидроприводом опрокидывания. Электрическая часть руководства включает принципиальные схемы, в том числе систему запуска двигателя и горный тормоз в сочетании с АКПП, а также разъёмы блоков управления.

Полный перечень разделов

• Руководство по эксплуатации
• Диагностика неисправностей
• Техническое обслуживание
• Механическая часть двигателей 4D3, 4M40, 4M5
• Система EGR
• Турбонаддув
• Топливная система и ТНВД
• Механическая коробка передач
• Раздаточная коробка FG
• Передняя и задняя подвески

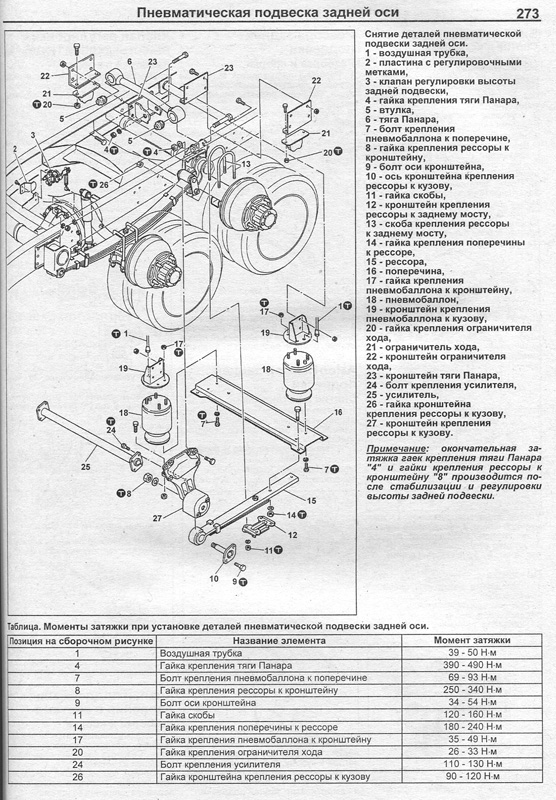

• Пневматическая подвеска задней оси трёхосных автомобилей
• Тормозная система
• Кузов
• Электрооборудование кузова
• Электрические схемы и разъёмы блоков управления

Такой состав разделов делает руководство пригодным как для владельца, самостоятельно меняющего масло или регулирующего клапана, так и для механика автосервиса, которому нужны точные моменты затяжки, схемы и таблицы по конкретному двигателю Canter.
