Книга по эксплуатации и ремонту грузовиков Mercedes-Benz LK серии

Грузовики Mercedes-Benz серии LK (Leichte Klasse) выпускались с 1964 по 1998 год и оснащались 6-литровыми дизельными двигателями семейства OM 366 мощностью от 90 до 201 л.с. С 1984 года в линейке появились полноприводные версии с турбированным двигателем OM 366 LA, оборудованным промежуточным охладителем наддувочного воздуха, а также механическими 6- и 7-ступенчатыми коробками передач и 4-ступенчатым автоматом.

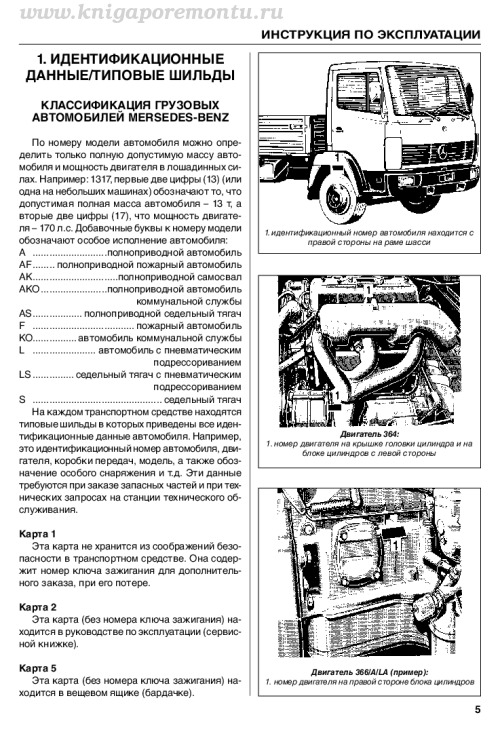

Руководство издательства «Диез» построено как справочник для владельца и механика: часть материала касается расшифровки идентификационных данных и заводских шильдов — классификации моделей по номерам, буквенным обозначениям исполнений, расположению номеров кузова и двигателей на моделях 364 и 366/A/LA. Отдельные страницы объясняют работу приборной панели с сигнализаторами давления масла и системой ABS, а также ограничение максимальной скорости и торможение двигателем.

Что разбирает книга по двигателю и топливной системе

В разделе по силовому агрегату OM 366 LA книга показывает устройство системы впрыска топлива: порядок снятия топливного насоса и два метода определения начала впрыска — без отметки и с меткой на демпфере, с фотографиями крепления насоса. Здесь же приведены таблицы соотношения зимней и летней дизельной смеси с присадками (керосин, бензин) в зависимости от температуры воздуха, и таблица заправочных объёмов для двигателей 364, 366, 366A и 366LA с номерами деталей и объёмами масла.

Тормоза и электрическая схема коробки передач

Раздел «Тормоза» содержит подробные технические характеристики барабанов, тормозных накладок, воздушного компрессора, цилиндра, поршня, поршневого пальца и шатуна с диапазонами допустимых и ремонтных размеров. Для автоматической коробки передач в книге приведена электрическая схема в двух вариантах — A и B, с тормозом двигателя и без него, с обозначениями реле, предохранителей, переключателей и электромагнитных клапанов. Каталог деталей в конце руководства даёт иллюстрированные развёрнутые схемы с нумерацией позиций и таблицами (номер по каталогу, описание, количество) для ремней привода водяного насоса двигателя OM 366 LA, дисков колёс, системы впуска воздуха и рулевого механизма LS 3E.

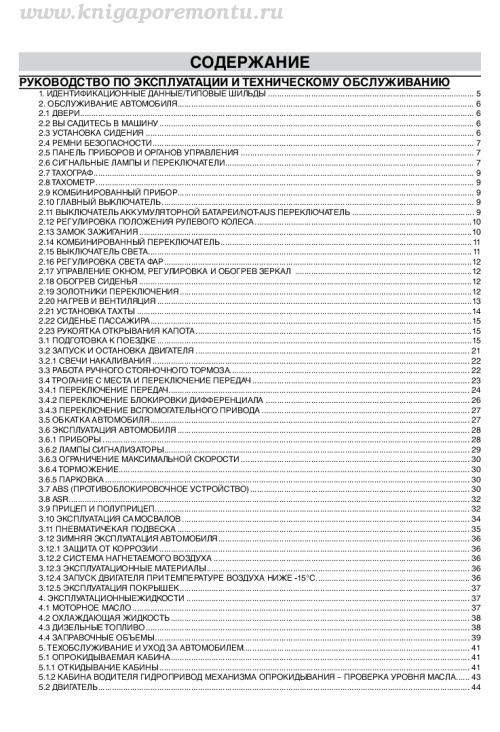

Содержание руководства по ремонту

• Рукоятка открывания капота
• Приборы
• Очистка пылесборников воздушного фильтра
• Расцепление мембранных пневмоцилиндров пружинного энергоаккумулятора при недостающем давлении в тормозной системе
• Диаграмма распределения
• Профилактический уход
• Двигатель OM 366 LA, ремни привода водяного насоса
• Двигатель OM 366 LA, вентилятор
• Автомобиль 1320 L, модель 677.236, сцепление
• Выхлопная система, глушитель с резонатором

Такой набор глав будет полезен тем, кто обслуживает LK самостоятельно и хочет держать под рукой точные размеры и заправочные объёмы, а не искать их по разным источникам.
