Руководство по эксплуатации и ремонту Lifan X50 с 2014 г., бензин

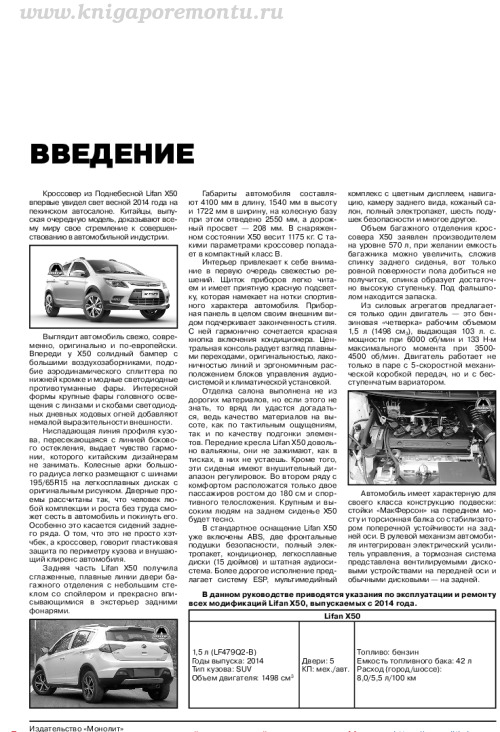

Lifan X50 выпускается с 2014 года с бензиновым двигателем LF479Q2-B объемом 1498 см3, а под капотом у него — вариатор CVT либо механическая пятиступенчатая коробка передач. Разобраться в устройстве этого кроссовера и научиться самостоятельно устранять типичные неполадки поможет данное руководство, охватывающее все основные узлы автомобиля от механической части мотора до электрооборудования.

В книге есть раздел диагностики двигателя по состоянию свечей зажигания — там разобраны восемь характерных состояний электрода и изолятора (нормальная работа, нагар, обедненная смесь, следы масла, разрушенный электрод и другие), каждое из которых сопровождается фотографией для сравнения со свечой из своего автомобиля. Есть и наглядная иллюстрация кузова с пронумерованными точками, по которым можно локализовать источник посторонних шумов — от амортизаторных стоек и педального узла до редуктора задней передачи.

Что можно узнать о двигателе и трансмиссии Lifan X50 из книги

Главы про механическую часть двигателя LF479Q2-B приводят степень сжатия 10:1, значения давления компрессии и зазоры распредвала, а раздел системы смазки дополнен иллюстрацией компонентов маслосистемы с указанием давления масла и зазоров масляного насоса. По системе охлаждения книга даёт объём заливаемой жидкости (6 литров) и температуру открытия термостата, а по системе питания — сопротивления датчиков и катушки зажигания.

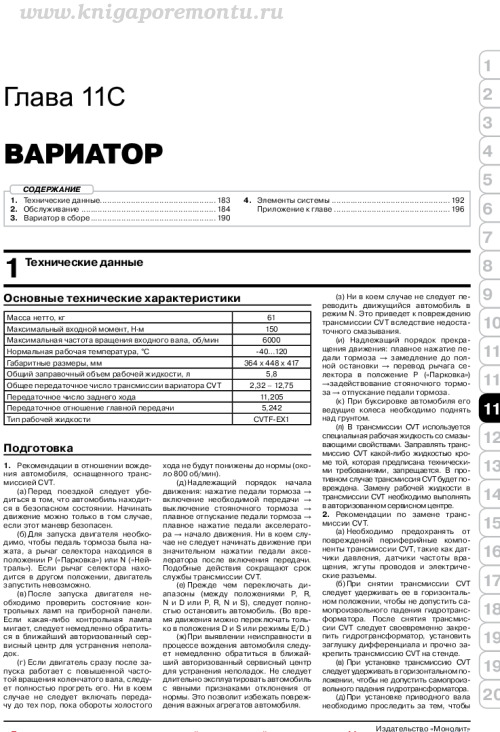

Отдельные таблицы посвящены механической коробке передач с передаточными числами всех пяти ступеней и вариатору CVT — здесь указаны передаточные отношения, тип жидкости CVTF-EX1 и рекомендации по вождению и обслуживанию вариаторной трансмиссии. Для сцепления приведены высота педали и зазоры диафрагменной пружины, а для системы впуска-выпуска — изображения деталей впускного коллектора и воздушного фильтра.

Электросхемы и структура руководства

Завершающая глава книги собирает электрические схемы всех систем автомобиля — от аудиосистемы, освещения и АБС до PEPS и ESP — с легендой цветов проводов и примером схемы диагностического интерфейса.

1. Действия при перегреве двигателя
2. Предохранители
3. Ежедневные проверки и определение неисправностей
4. Головка блока цилиндров и ГРМ
5. Приложение к главе
6. Технические данные и меры предосторожности
7. Элементы системы смазки
8. Система выпуска
9. Обслуживание
10. Приложение к главе
11. Описание и меры предосторожности
12. Тормозная система
13. Рулевое управление
14. Ремни безопасности
15. Аудиосистемы
16. Очистители и омыватели
17. Распределение массы
18. Система пассивной безопасности
19. Указатели поворотов и аварийная сигнализация
20. Центральный замок и противоугонная система

Формат PDF позволяет держать это руководство на телефоне или планшете прямо в гараже и обращаться к нужной таблице или схеме без поиска бумажной версии под рукой.
