Руководство по эксплуатации и ремонту Lifan 720, бензин (Том 1)

Первый том руководства по Lifan 720 охватывает устройство и ремонт седана с бензиновым двигателем LFB479Q объёмом 1794 см³ — рядной 4-цилиндровой 16-клапанной установкой с системой DOHC. В книге приведены технические данные автомобиля (габариты 4700×1765×1490 мм, колёсная база 2700 мм, снаряженная масса 1265 кг, максимальная скорость 180 км/ч), параметры двигателя, характеристики 5-скоростной механической коробки передач с передаточными числами по каждой передаче, а также данные сцепления и подвески.

В томе приводятся практические приёмы работы, без которых не обходится ни один ремонт: правильное отсоединение клемм аккумулятора, обращение с датчиками и реле, использование динамометрических ключей с удлинителями и формулой расчёта момента затяжки, работа с заклёпками. Все эти операции показаны на иллюстрациях в формате «правильно/неправильно», что снижает риск повредить разъёмы или крепёж при самостоятельном обслуживании.

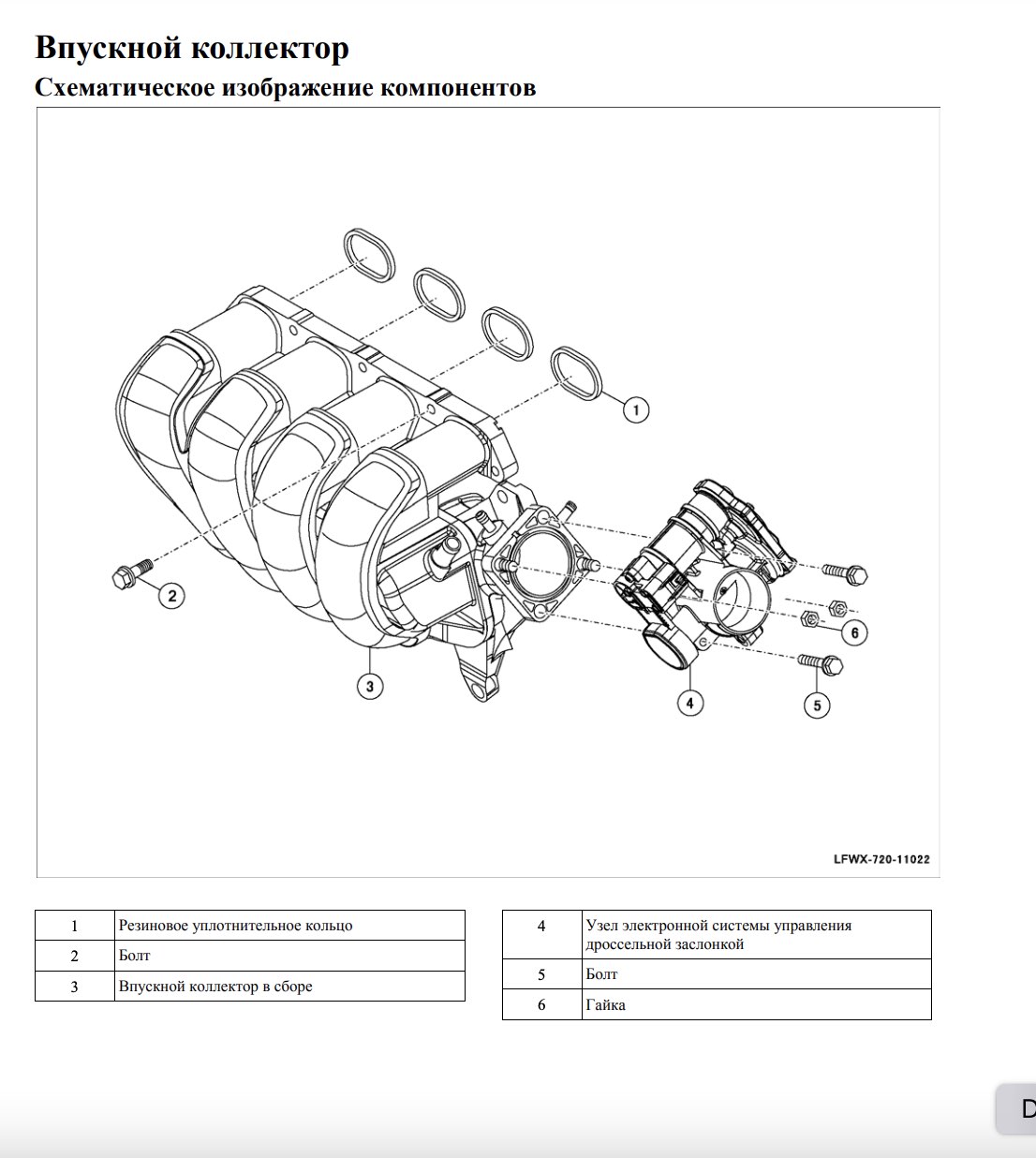

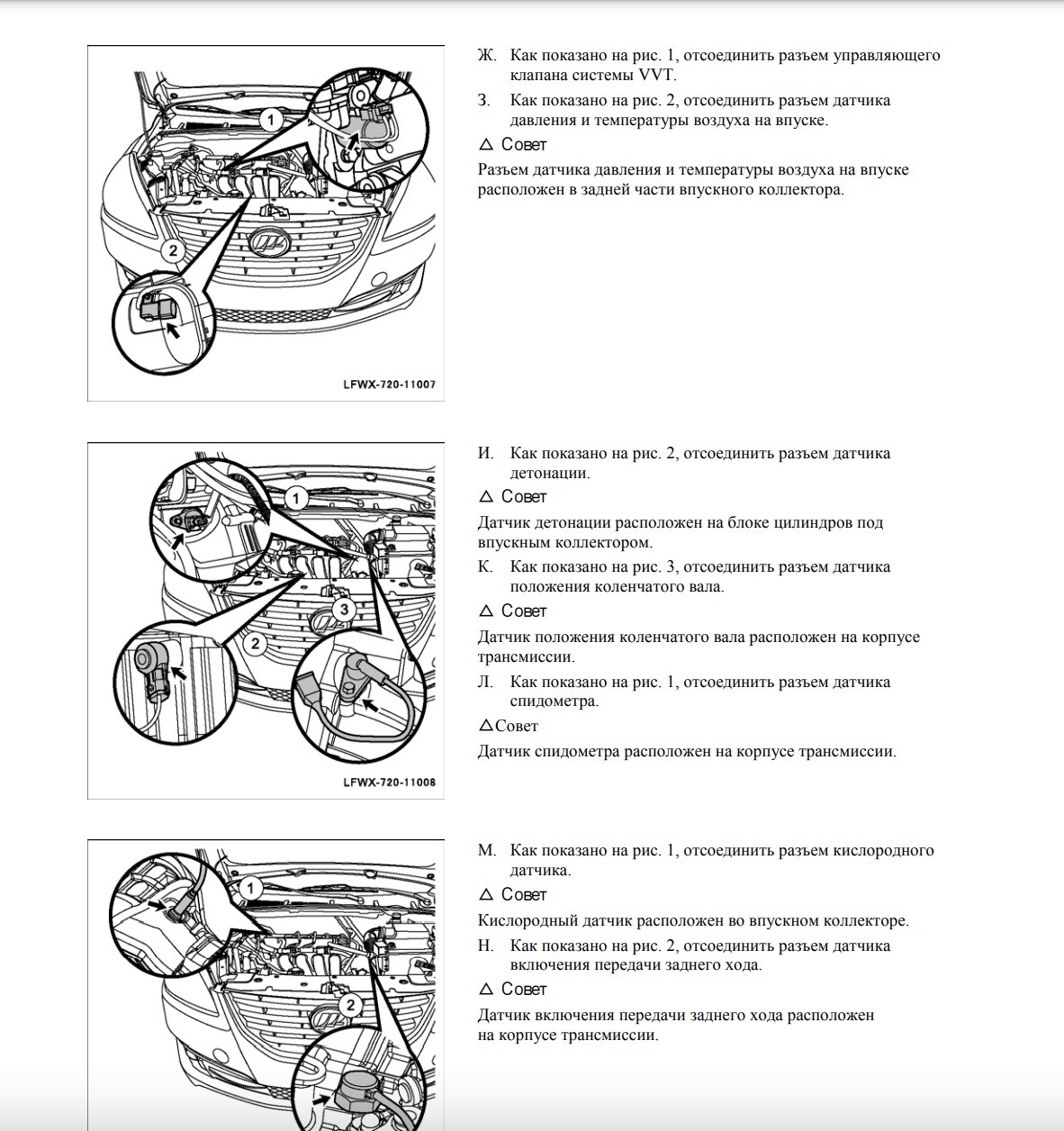

Книга содержит пошаговые процедуры с пронумерованными схемами моторного отсека: отсоединение и установку разъёмов датчика давления и температуры воздуха на впуске, датчика детонации, датчика коленвала, датчика скорости и одометра, кислородного датчика, клапана VVT и датчика заднего хода. Отдельно расписаны снятие и установка впускного коллектора со схемой расположения уплотнительных колец, дроссельного узла, болтов и гаек, а также демонтаж выпускного коллектора вместе с кислородным датчиком, каталитическим нейтрализатором, теплоизоляцией и прокладкой.

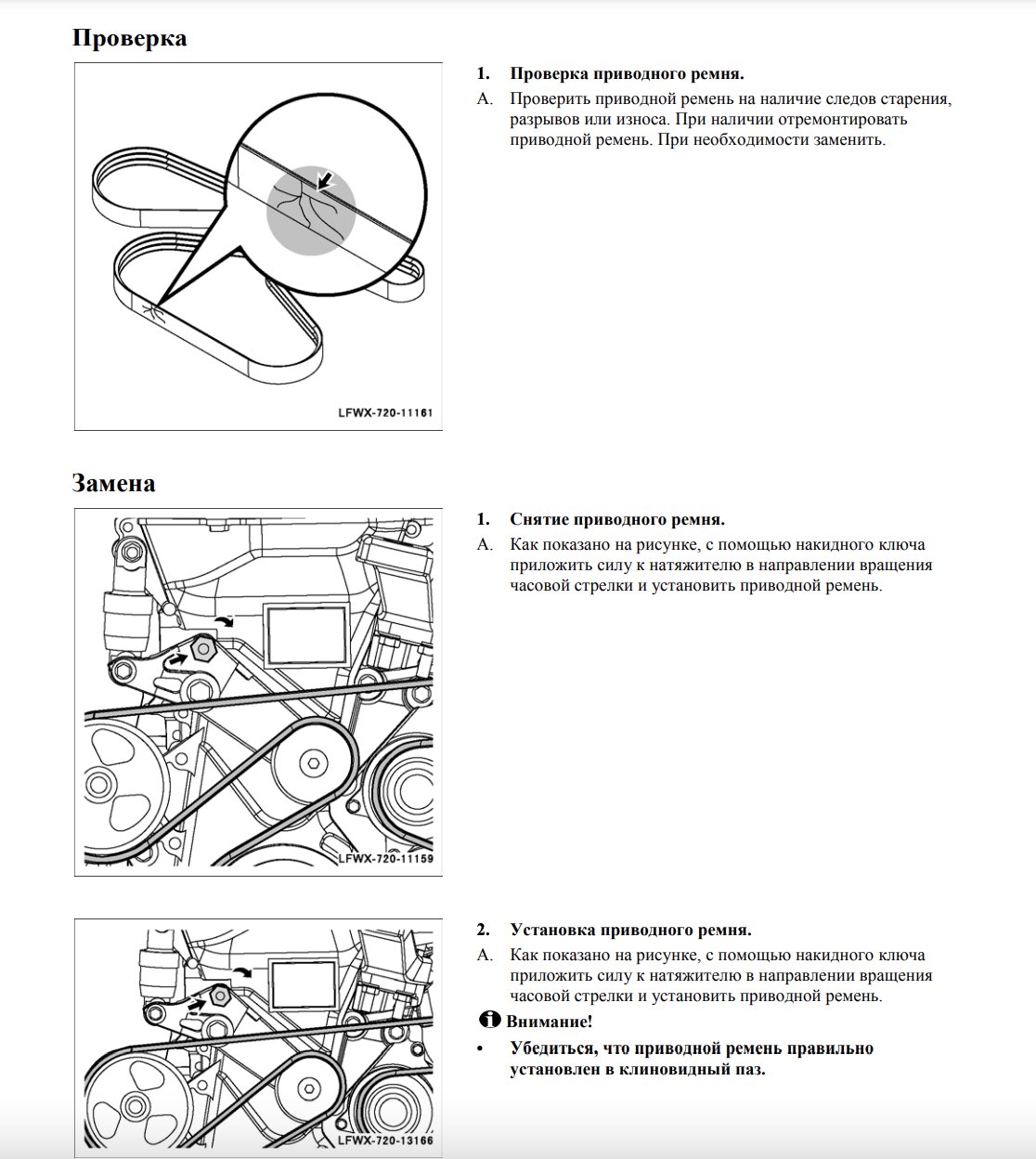

В томе есть раздел по проверке и замене приводного ремня с фотографиями характерных следов износа и натяжителя. Также описаны снятие масляного насоса, катушек зажигания, крышки головки блока цилиндров, генератора, натяжителя ремня, переднего опорного кронштейна двигателя и насоса системы охлаждения — каждая операция сопровождается фотографиями с указанием точек крепления и направления действий.

Что даёт первый том по системам двигателя и подвески Lifan 720

Благодаря подробным схемам разъёмов датчиков и порядку снятия навесного оборудования этот том можно использовать как справочник при диагностике неисправностей впускной и выпускной систем, а таблицы с моментами затяжки и передаточными числами КПП пригодятся при сборке после ремонта.

Разделы первого тома руководства

1. Общие сведения
2. Двигатель
3. Механическая система
4. Система управления
5. Топливная система
6. Система впуска и выпуска
7. Система смазки
8. Снижение токсичности отработавших газов
9. Электрическая система
10. Трансмиссия
11. Сцепление
12. Ходовая часть
13. Передняя подвеска
14. Задняя подвеска
15. Колёса и шины
16. Ведущий вал
17. Задний мост

Второй том дополняет этот материал разделами по кузову и электрооборудованию, так что для полного охвата ремонта Lifan 720 стоит рассматривать оба тома как единый комплект.
