Руководство по эксплуатации и ремонту LADA (ВАЗ) Xray с 2016 г., МКП, АМКП

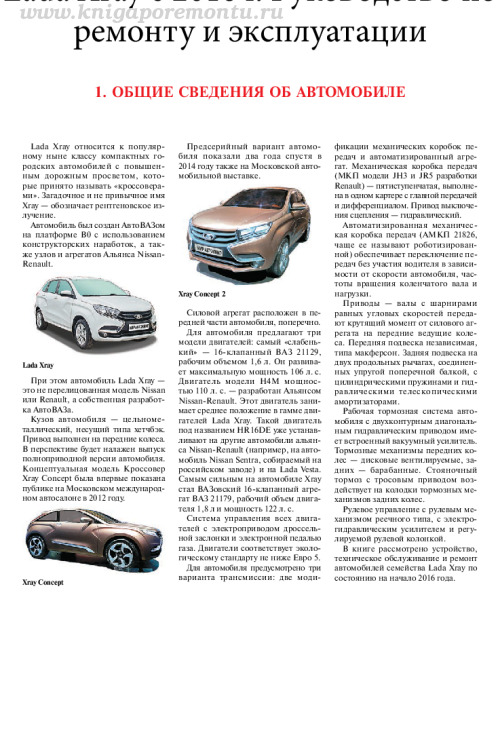

LADA Xray выпускается с 2016 года в трёх вариантах силовых агрегатов — ВАЗ 21129 и H4M объёмом 1,6 л, а также ВАЗ 21179 объёмом 1,8 л, и может комплектоваться как механической, так и автоматизированной коробкой передач. Книга по эксплуатации и ремонту этого хетчбэка на платформе B0 собирает справочные данные, электрические схемы и пошаговые процедуры обслуживания, которые пригодятся и на СТО, и в гараже.

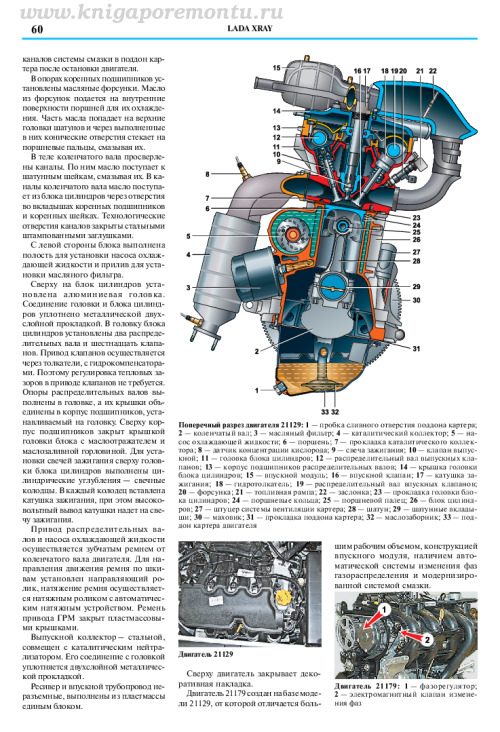

В издании приведён поперечный разрез двигателя 21129 с нумерацией деталей — поршня, коленвала, распредвалов, катушек зажигания, — а также описана конструкция головки блока цилиндров, газораспределительного механизма и системы смазки. Здесь же расписана процедура замены поршня и шатуна с проверкой износа цилиндров нутромером, даны таблицы по объёмам масла, классам вязкости SAE и моментам затяжки резьбовых соединений.

Что книга объясняет по коробке передач и сцеплению

Раздел о трансмиссии содержит детальный разрез механической коробки передач с перечнем из 44 пронумерованных деталей, а также схему гидропривода сцепления и описание электропривода выключения сцепления, применяемого на автомобилях с АМКП. Отдельно показана процедура снятия и установки коробки передач.

Как заменить элемент питания в ключе Xray

В книге есть раздел про ключ и пульт дистанционного управления с пошаговой инструкцией по замене батарейки CR2032 и фотографиями разборки корпуса ключа.

Электрооборудование, кузов и климатическая система

Отдельные страницы посвящены системе питания двигателя — топливному баку, топливному модулю, дроссельному узлу и форсункам с указанием кодов запчастей и моментов затяжки. Даны принципиальные электрические схемы заряда АКБ, запуска двигателя и работы электровентилятора системы охлаждения совместно с кондиционером. Раздел о климатической установке описывает контур кондиционирования на хладагенте R-134a, а раздел кузова — моменты затяжки, точки смазки и антикоррозийную обработку.

Полный перечень разделов руководства

• Блок управления климатической установкой
• Перевозка детей в автомобиле
• Буксировка автомобиля
• Ремень привода ГРМ — проверка состояния
• Двигатель H4M
• Двигатель — проверка технического состояния
• Форсунки — проверка и замена
• Клапан изменения фаз газораспределения — проверка и замена
• Механическая коробка передач — снятие и установка
• Блок-фара — замена ламп
• Противотуманная фара — снятие и установка
• Датчик аварийного давления масла — замена
• Очиститель заднего стекла — снятие и установка
• Съёмные элементы передней части кузова
• Замок капота — снятие, установка и регулировка
• Справочные данные

Такой набор глав охватывает практически весь автомобиль — от двигателя и трансмиссии до мелких деталей кузова и электрики, поэтому книгу удобно держать под рукой независимо от того, какой из трёх моторов стоит под капотом конкретного Xray.
