Мануал по ремонту и техническому обслуживанию Kia Soul с 2009 г.

Kia Soul первого поколения, выпускавшийся с 2009 года, комплектовался тремя моторами — бензиновыми 1,6 и 2,0 л и дизельным 1,6 CRDi, а к коробкам передач предлагались как механика, так и 5-ступенчатый автомат. Руководство по ремонту и эксплуатации этого автомобиля собрано так, чтобы владелец мог самостоятельно разобраться в устройстве машины — от действий при поломке в дороге до работы с электрическими схемами.

Во введении книги приведена история модели и таблица технических характеристик для всех трёх модификаций — габариты, объём багажника, показатели двигателей и расход топлива, что удобно при выборе версии автомобиля или сравнении заявленных и реальных параметров.

Как книга помогает диагностировать неисправности двигателя по свечам зажигания

Отдельный иллюстрированный раздел второй главы показывает фотографии восьми свечей зажигания с разным характером нагара и цветом электрода. По этим снимкам и сопровождающему тексту книга объясняет, как отличить признаки богатой или бедной смеси, масляного нагара или разрушения клапана — то есть поставить предварительный диагноз без снятия головки блока. Там же приведена схема автомобиля с пронумерованными точками возможного появления посторонних шумов и стуков со ссылкой на таблицу неисправностей — удобный ориентир, если в салоне или под капотом появился незнакомый звук.

Сервисные данные по узлам и агрегатам

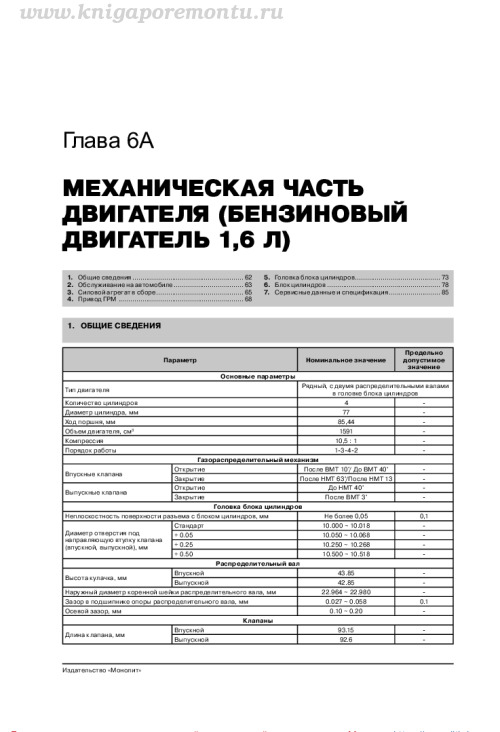

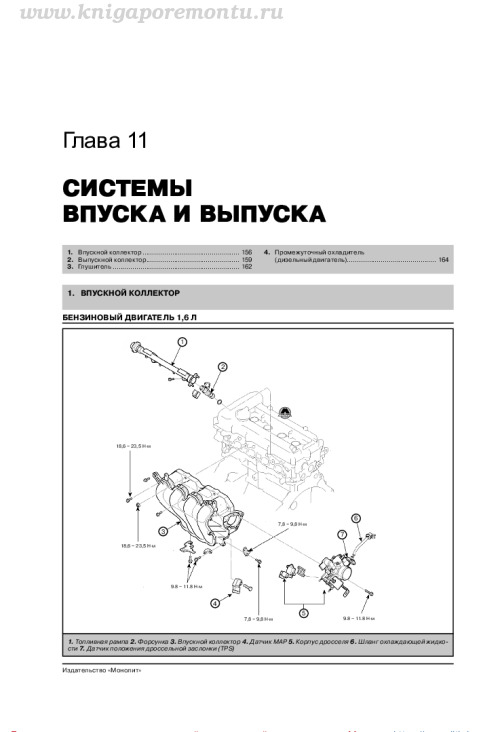

Главы 6A, 6B, 6C и с 7 по 11 содержат таблицы сервисных данных: диаметр цилиндра, ход поршня, степень сжатия, фазы газораспределения, зазоры клапанов, параметры системы охлаждения, объёмы масла, давление в топливной системе. Для бензинового мотора 1,6 л дана взрывная схема впускного коллектора с указанием моментов затяжки болтов, что даёт ориентир при сборке после ремонта.

Электросхемы и цветовая маркировка проводки

В завершающей части руководства приведена цветовая легенда проводов и электрические схемы системы управления двигателем для бензинового мотора 2,0 л с обозначением разъёмов, реле, датчиков — включая кислородный датчик, датчики положения коленвала и распредвала, форсунки — и блока предохранителей.

Полное содержание руководства

1. Сигнализация при остановке на дороге
2. Если спущена шина (замена запасной шиной)
3. Методы работы с измерительными приборами
4. Общие сведения по эксплуатации
5. Обслуживание на автомобиле
6. Бензиновый двигатель 1,6 л
7. Сервисные данные и спецификация
8. Общие сведения по трансмиссии
9. Общие сведения по подвеске
10. Рабочий цилиндр сцепления
11. Приводные валы и оси
12. Рулевое управление
13. Электроусилитель рулевого управления
14. Рулевой механизм
15. Отопитель
16. Аудиосистема
17. Электросхемы

Такой набор глав закрывает и повседневные вопросы обслуживания, и разовые ремонтные задачи вроде замены рабочего цилиндра сцепления или диагностики по электросхемам.
