Руководство по эксплуатации и ремонту Hyundai Santa Fe с 2012 г.в.

Второе поколение Hyundai Santa Fe кузова DM, обновлённое в 2012 году, выпускалось в 5- и 7-местных версиях с четырьмя моторами: дизельными 2.0 и 2.2 CRDi и бензиновыми 2.4 R4 и 3.3 V6, в паре с механическими и автоматическими коробками передач. Издательство «Монолит» выпустило руководство, охватывающее все эти модификации — от объёма и расхода топлива до подбора масла по классификациям API, ACEA и ILSAC для каждого двигателя.

Отдельного внимания заслуживает раздел книги с иллюстрированным определением неисправностей двигателя по внешнему виду свечей зажигания: приведены фотографии восьми характерных случаев нагара и износа электродов, по которым можно судить о состоянии цилиндропоршневой группы и качестве топливной смеси.

Как книга помогает найти источник шума или стука в кузове

В руководстве есть схема с нумерованными позициями типовых мест возникновения шумов и стуков — от амортизаторных стоек и педального узла до редуктора задней главной передачи. Такая схема сокращает время диагностики, когда посторонний звук слышен, но его источник не очевиден.

Какие технические характеристики приведены в руководстве

По каждому двигателю даны диаметр цилиндра, ход поршня, степень сжатия, зазоры клапанов и параметры распредвала. Отдельные таблицы описывают систему питания (давление топлива, топливный насос, ТНВД для дизельных версий), систему охлаждения (термостат, крышка радиатора, объём охлаждающей жидкости), передаточные числа механической и автоматической коробок передач, характеристики пружин подвески, а также параметры тормозной системы — главный цилиндр, тормозные диски и работу ABS/ESP.

Содержание руководства по ремонту Hyundai Santa Fe

• Действия в чрезвычайных ситуациях
• Модификации автомобиля и технические характеристики
• Устройство и диагностика бензиновых двигателей 2.4 R4 и 3.3 V6
• Устройство и диагностика дизельных двигателей 2.0 и 2.2 CRDi

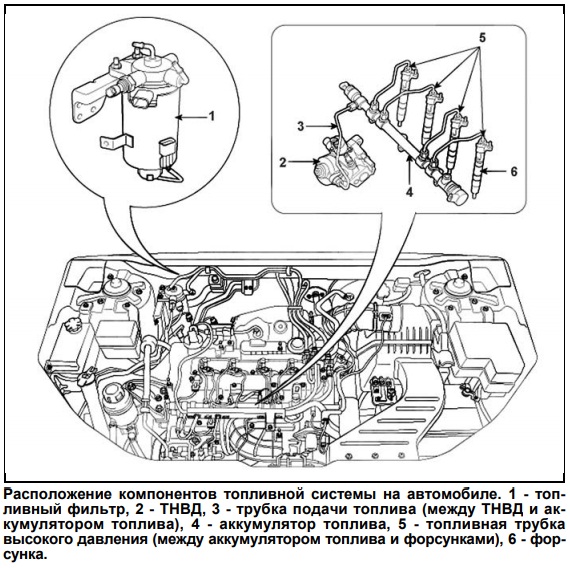

• Система питания и топливная аппаратура
• Система смазки двигателя
• Система охлаждения
• Механическая и автоматическая коробки передач
• Приводные валы
• Ходовая часть
• Тормозная система, ABS и ESP
• Рулевое управление
• Кузов
• Салон и оборудование
• Отопление, вентиляция и кондиционирование
• Электрооборудование
• Электросхемы
• Периодическое техническое обслуживание
• Поиск и устранение неисправностей
• Толковый словарь терминов

В книге также приведена разнесённая схема воздушного фильтра двигателя 2.4 л с пронумерованными деталями и моментами затяжки — пример того, насколько подробно оформлены иллюстрации по узлам. Раздел электросхем показывает распределение питания с обозначением цветов проводов и подключением блоков предохранителей, генератора, стартера и других компонентов, что удобно при поиске неисправностей в проводке своими силами.
