Руководство по ремонту и техобслуживанию Hyundai Elantra HD с 2006 г.

Hyundai Elantra HD выпускается с 2006 года с бензиновыми двигателями объёмом 1.5, 1.6 и 2.0 литра, а также дизельным 1.6 CRDi. Руководство издательства «Монолит» собрано так, чтобы владелец или мастер мог найти нужный узел по номеру главы, а не искать информацию по всему тексту — от действий в чрезвычайной ситуации на дороге до расшифровки электрических схем.

Отдельное место в книге занимает страница с диагностикой по внешнему виду свечей зажигания: описаны восемь характерных состояний электрода — от нормальной работы до следов масла, богатой или бедной смеси, работы на некачественном топливе с присадками, разрушенного электрода и зольных отложений. Такой визуальный способ диагностики позволяет быстро сузить круг возможных причин перебоев в работе двигателя без разборки мотора.

Что помогает найти источник шума в подвеске

Для поиска источников стуков и шумов в ходовой части в книге приведён схематичный чертёж автомобиля с видами сверху, снизу и со стороны салона — каждая деталь подвески и трансмиссии на нём пронумерована. Это удобно, когда нужно быстро сопоставить услышанный звук с конкретным узлом, прежде чем переходить к главам «Ходовая часть» или «Приводные валы».

Какие данные даны по двигателю и системе питания

Глава «Двигатель» содержит таблицы параметров клапанов, диаметра и хода цилиндров, степени сжатия для бензинового 2.0-литрового мотора. В главе «Система питания» приведены данные топливного бака и насоса, а также таблицы сопротивления и напряжения для датчиков MAPS, IATS и ECTS. Отдельно дана разнесённая схема впускного коллектора с моментами затяжки — глава «Система впуска и выпуска».

Смазка, охлаждение и электрика — что в книге по этим системам

В главе «Система смазки» указаны объёмы масла и разнесённая схема масляного насоса бензинового 2.0-литрового двигателя с моментами затяжки крепежа. Глава «Система охлаждения» содержит объём охлаждающей жидкости, параметры термостата и крышки радиатора. Ближе к концу книги приведена электрическая схема системы управления впрыском топлива для двигателя G4FC — с обозначением цветов проводов и условными знаками форсунок, катушек зажигания, датчиков и реле.

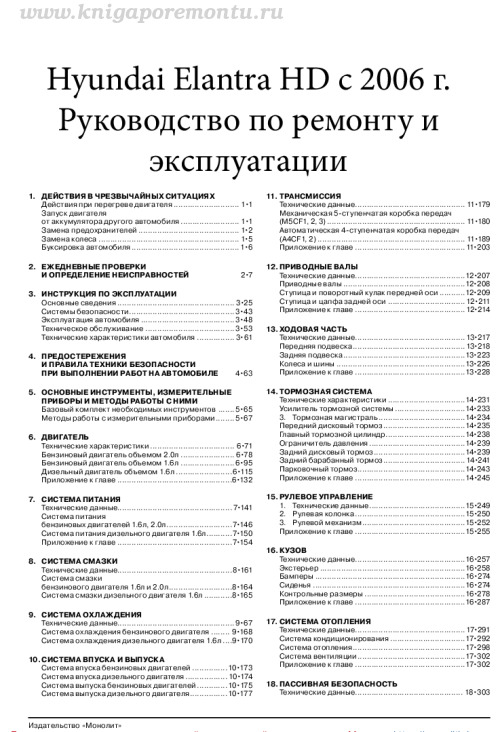

Разделы руководства по эксплуатации и ремонту

1. Действия в чрезвычайных ситуациях
2. Инструкция по эксплуатации
3. Технические характеристики автомобиля
4. Система питания дизельного двигателя 1.6 л
5. Система выпуска бензиновых двигателей
6. Ступица и цапфа задней оси
7. Приложение к главе
8. Экстерьер
9. Контрольные размеры
10. Приложение к главе (второе)
11. Пассивная безопасность
12. Технические данные
13. Система освещения
14. Система обогрева заднего стекла
15. Замена воздушного фильтра в бензиновом двигателе 2,0 л
16. Замена переднего тормозного диска и тормозных колодок
17. Замена стоек заднего стабилизатора
18. Замена стоек переднего стабилизатора

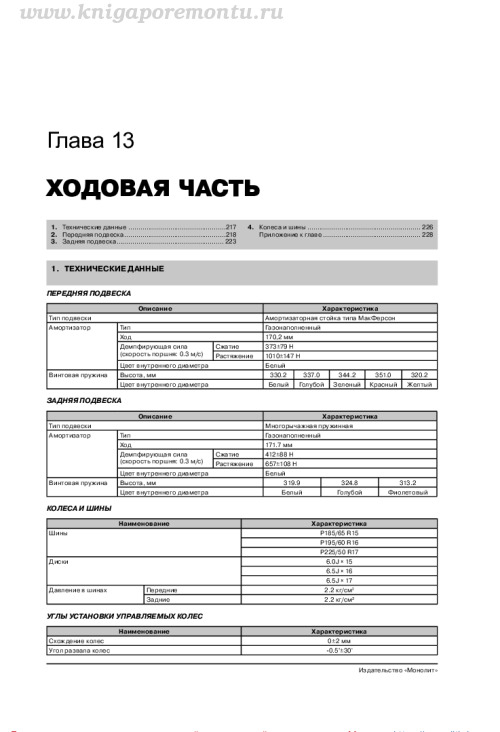

По главам 11–14 («Трансмиссия», «Приводные валы», «Ходовая часть», «Тормозная система») в книге собраны таблицы передаточных чисел коробок передач, типов ШРУС и параметров тормозных механизмов.
