Руководство по ремонту и эксплуатации Hummer H3 (Alpha) с 2005 г., бензин

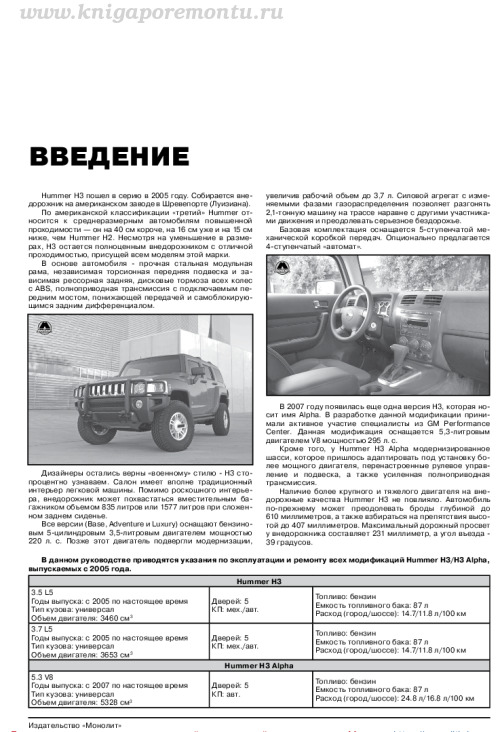

Издательство «Монолит» выпустило это руководство специально для владельцев Hummer H3 в кузове Alpha, выпускавшихся с 2005 года и оснащённых бензиновыми двигателями трёх модификаций — 3.5 L5, 3.7 L5 и 5.3 V8. Во введении книги приведены их технические характеристики: годы выпуска, объём двигателя, тип кузова, коробка передач, ёмкость топливного бака и расход топлива, — так что читатель сразу может сориентироваться, какой раздел относится именно к его версии автомобиля.

Как книга помогает найти причину поломки

Отдельная страница руководства касается оценки состояния двигателя по внешнему виду свечей зажигания: описаны восемь характерных состояний электродов — от нормальной работы до богатой или бедной смеси, нагара и масляных отложений, — каждое сопровождается цветной фотографией. Дополняет этот раздел карта типовых источников шумов и стуков с иллюстрациями кузова и пронумерованными позициями (например, амортизаторные стойки передней подвески или редуктор задней главной передачи), которую удобно использовать вместе с таблицей неисправностей.

Что есть в разделах по двигателю и системам питания

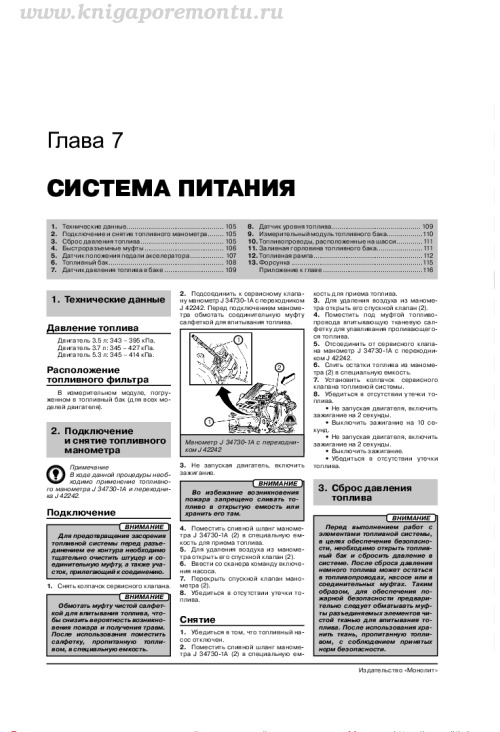

В главах, посвящённых двигателю, системе питания, смазки и охлаждения, собраны таблицы технических характеристик — диаметр цилиндра, степень сжатия, порядок работы цилиндров, давление топлива, объём и тип охлаждающей жидкости, температуры срабатывания термостата. Здесь же даны пошаговые процедуры: подключение топливного манометра J 34730-1А, сброс давления в топливной магистрали, слив масла и замена фильтра, слив и заправка системы охлаждения — всё с фотографиями узлов и указанием моментов затяжки крепежа.

Трансмиссия, приводные валы и ходовая часть

Для коробки передач AISIN AR5 в книге указаны допуски и зазоры шестерён, а для ходовой части — углы установки колёс. Отдельно показана схема разборки приводного вала с пронумерованными деталями (стопорное кольцо, сепаратор, чехлы шарниров) и описана процедура снятия стабилизатора передней подвески.

Полный список глав руководства

• Действия в чрезвычайных ситуациях (перегрев двигателя, запуск от внешнего источника, замена колеса, буксировка)
• Общие сведения и технические характеристики
• Диагностика неисправностей
• Двигатель
• Система питания
• Система смазки
• Система охлаждения
• Впускная и выпускная системы
• Трансмиссия
• Приводные валы
• Ходовая часть

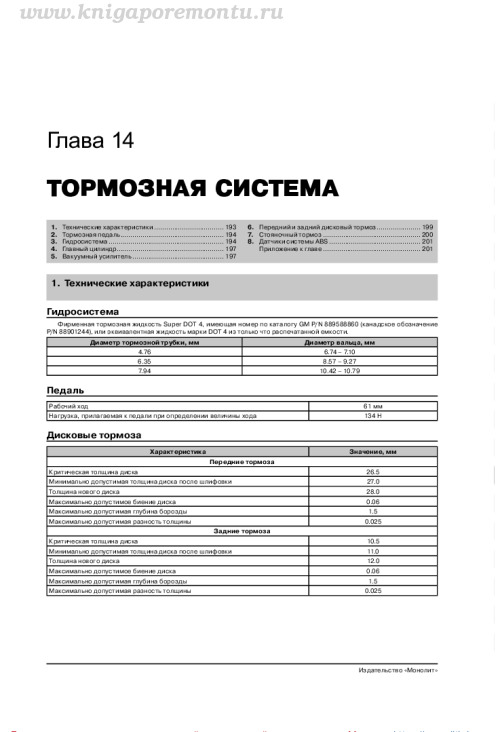

• Тормозная система
• Рулевое управление
• Кузов
• Система отопления и кондиционирования
• Пассивная безопасность
• Электрооборудование
• Электрические схемы
• Толковый словарь терминов

Электрическая часть руководства включает схемы вроде «Цепь системы кондиционирования — регулировка вручную» с условными обозначениями цветов проводов и легендой компонентов: реле, предохранители, блок управления HVAC, резистивный блок вентилятора отопителя. Книга пригодна не только для разовой диагностики, но и для последовательного самостоятельного ремонта — от замены масла до сборки приводного вала. Оформить заказ печатного издания или скачать электронную версию в PDF можно прямо на этой странице.
