Книга по ремонту и техническому обслуживанию Ford Transit с 2014 г.

Фургоны и микроавтобусы Ford Transit, а также родственные им Transit Custom и Tourneo Custom с 2014 года (включая обновление 2018 года) комплектовались дизелем 2.2 Duratorq TDCi в нескольких вариантах отдачи — 100, 125, 135 и 155 л.с. Издание «Монолит» разбирает устройство и обслуживание этих машин по 20 главам, от аварийных ситуаций на дороге до полных электрических схем, и подойдет как владельцу, который берется за ключи впервые, так и мастеру, работающему в гараже или на СТО.

Во вступительной части книги дано описание модельного ряда: кузовные модификации, габариты версий Transit и Transit Custom, доступные двигатели и их технические параметры — расход топлива, объем бака, тип коробки передач. Дальше материал переходит к практическим разделам с таблицами и схемами, по которым удобно вести диагностику без обращения в сервис.

Что рассказано про двигатель и топливную систему

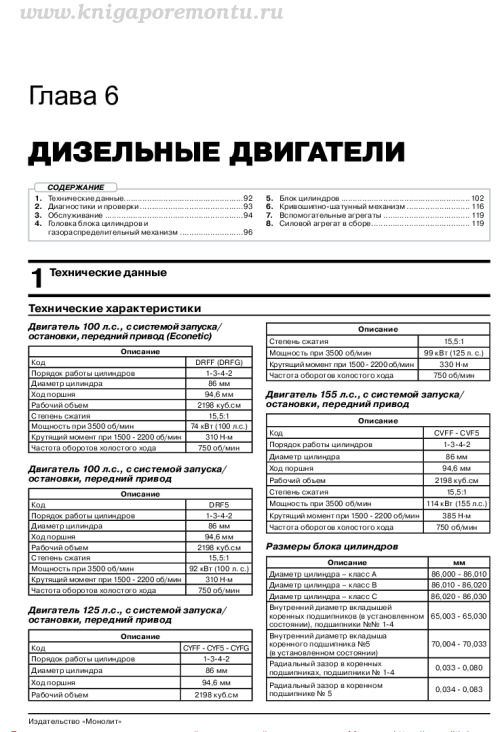

Главы о дизельных двигателях содержат технические таблицы со степенью сжатия, значениями крутящего момента и размерами блока цилиндров, а также заправочные объемы масла и параметры давления в системе смазки. Отдельно описан принцип работы дизельной форсунки — с пронумерованной схемой устройства, включающей штуцер, иглу распылителя, пружину и дренажную систему, что помогает разобраться в топливной аппаратуре при подготовке к ремонту.

Как книга помогает найти неисправность

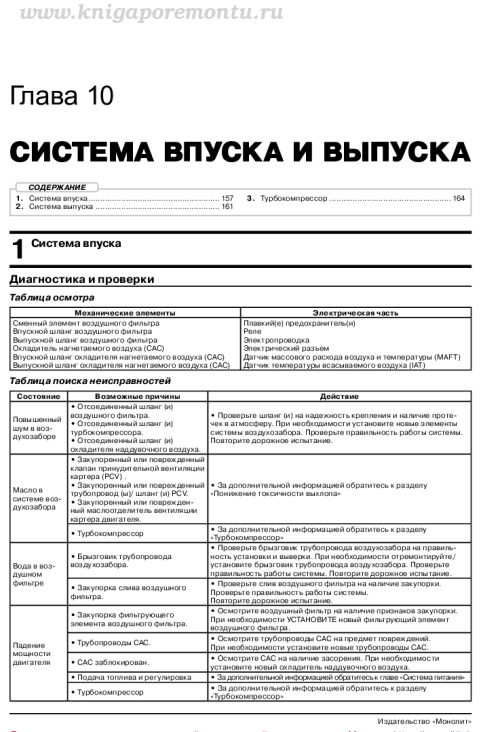

Для диагностики в издании приведены отдельные таблицы: «Таблица осмотра», «Таблица поиска неисправностей» и «Таблица DTC» с конкретными кодами ошибок (например, P1250). Эти таблицы структурируют процесс диагностики, объединяя коды ошибок бортовой электроники с описанием внешних симптомов неполадки.

Сцепление, трансмиссия и ходовая часть

В разделе по сцеплению и механической трансмиссии показаны схемы расположения компонентов привода — для коробок передач VMT6 и MT82 с обозначением педали, главного и рабочего цилиндров, бачка жидкости. Дополняют эти главы разделы по приводным валам, ходовой части, тормозной и рулевой системам — то есть все узлы, которые обеспечивают движение и управляемость автомобиля.

Электрооборудование и кузовные системы

Раздел электросхем содержит пример цветовой маркировки проводов и принципиальную схему системы заряда аккумулятора с обозначением всех компонентов — основной и дополнительной батареи, датчиков мониторинга АКБ, предохранителей, реле и распределительных коробок BJB. Также в книге есть главы про кузов и пассивную безопасность, отопление и кондиционирование, охлаждение, впуск и выпуск.

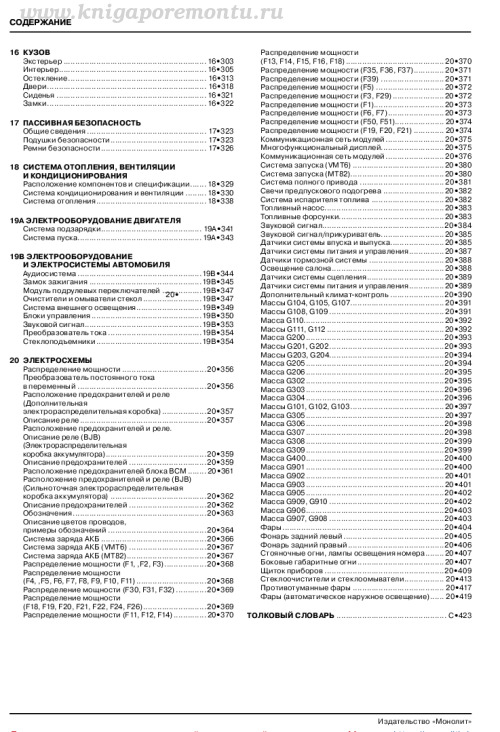

Полный перечень глав руководства:

• Действия в чрезвычайных ситуациях (буксировка, замена колеса, предохранители)
• Ежедневные проверки
• Дизельные двигатели
• Система питания
• Система смазки
• Система охлаждения
• Впуск и выпуск
• Сцепление
• Механическая трансмиссия
• Приводные валы
• Ходовая часть
• Тормозная система
• Рулевое управление
• Кузов
• Пассивная безопасность
• Отопление и кондиционирование
• Электрооборудование
• Электрические схемы
• Толковый словарь терминов

Такой набор глав охватывает и повседневную эксплуатацию, и капитальные работы по всем основным узлам автомобиля. Заказать печатную версию или получить файл в формате PDF можно прямо на сайте по ссылке ниже.
