Книга по эксплуатации и обслуживанию Chery Indis (Beat / S18D)

Книга по ремонту и эксплуатации Chery Indis

Модель авто:

Chery - Indis

Год выпуска:

2009 - 2015 гг.

Тип двигателя:

бензин

Формат книги:

PDF, DJVU, FB2

Размер книги:

243.00МБ

Отзывы:

(1)

Быстро купить книгу в оригинальной качественной версии PDF от издательства

Купить бумажную версию книги с доставкой по вашему адресу

Скачать книгу

Скачать руководство с предоставленного файлообменника

Chery Indis, также известный под именами Beat и S18D, — компактный переднеприводный автомобиль с внешностью кроссовера, выпускавшийся в Китае с 2009 года и поставлявшийся на российский рынок с 2011-го. Под капотом стоял бензиновый мотор SQR473F объёмом 1297 см³ мощностью 62 кВт при 5750 об/мин, агрегатированный с механической коробкой QR513, позднее к ней добавился роботизированный вариант трансмиссии.

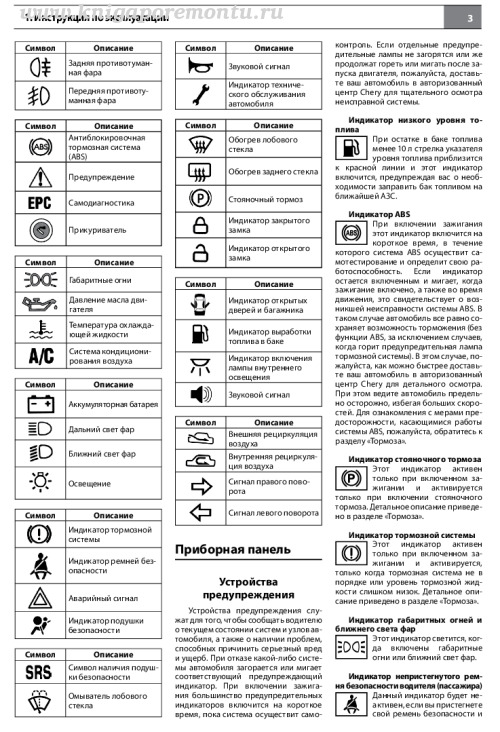

Руководство издательства, представленное на этой странице, построено как полноценный технический справочник по этой машине: от общих сведений и таблицы характеристик кузова, подвески и шин 185/65R15 до пошаговых процедур ремонта конкретных узлов. В книге разобрана таблица символов индикаторов приборной панели (ABS, стояночный тормоз, давление масла, ремни безопасности).

Что рассказано про двигатель и трансмиссию

Глава по двигателю содержит таблицу общих технических характеристик для модификаций SQR473H и SQR473F — диаметр цилиндров, ход поршня, степень сжатия, зазоры в подшипниках, распредвалах и клапанах. Отдельно расписан привод газораспределительного механизма (ГРМ). Разделы по трансмиссии и ходовой части дают процедуры снятия и установки амортизаторной стойки и других узлов подвески с фотографиями и пронумерованными схемами деталей, а также регулировку углов установки колес и значения моментов затяжки болтов и гаек.

Тормоза, рулевое управление и кондиционер

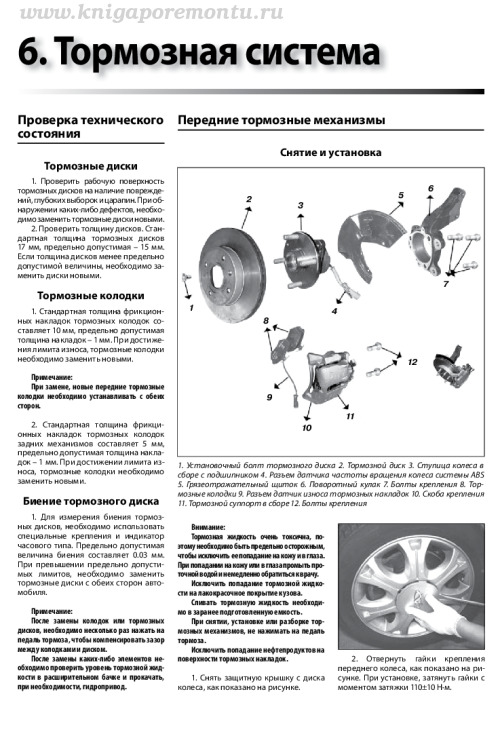

В книге отдельно разобраны передние тормозные механизмы — снятие и установка тормозных колодок и дисков с указанием моментов затяжки, а также устройство рулевого механизма. Раздел про кондиционер описывает принципиальную схему работы системы: компрессор, конденсатор, испаритель, ресивер-осушитель и расширительный клапан. Там же показаны фотографии снятия вентилятора и модуля системы вентиляции и кондиционирования в сборе, включая сервоприводы воздушной заслонки режимов работы.

Кузов и электрика

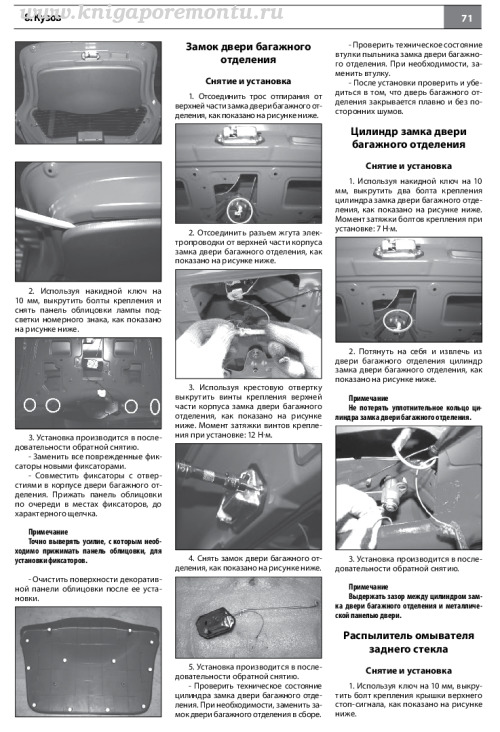

Кузовные главы охватывают снятие крышки капота, центральной напольной консоли, панели приборов с опорной поперечиной и замка багажника — с черно-белыми фотографиями каждого шага. Завершает руководство раздел по электросхемам: расположение точек крепления проводов «массы» (обозначения G100–G210) на кузове и пример схемы системы пуска и подзарядки с указанием цветов проводов, стартера, генератора, замка зажигания и регулятора напряжения.
