Руководство по эксплуатации и ремонту Chery Eastar, Oriental Son (B11)

Chery Eastar, известный также под именами Oriental Son и Mikado, выпускался с бензиновыми двигателями 4G63 и 4G64 совместно с механической коробкой F5M42 или автоматической трансмиссией. Данное руководство по ремонту и эксплуатации построено на заводской документации и содержит подробные таблицы, схемы и фотографии, которые помогают разобраться в устройстве конкретного узла без обращения на СТО.

Отдельного внимания заслуживает раздел про двигатель — в нём приведены таблицы характеристик моторов 4G63MPI и 4G64S4MPI (рабочий объём, мощность, крутящий момент, степень сжатия), параметры зазоров клапанов и высоты кулачков распредвала, а также описание электронной системы управления с датчиками расхода воздуха, положения дроссельной заслонки, коленвала и распредвала. Здесь же разбирается код неисправности 12, связанный с цепью датчика расхода воздуха, — с фотографиями компонентов, что упрощает диагностику своими силами.

Что говорит книга про заправочные объёмы и жидкости

В разделе «Техническая характеристика автомобиля» собраны таблицы заправочных объёмов и рекомендованных жидкостей: моторное масло SAE 5W/40, масло АКП Mitsubishi ATF SP III, тормозная жидкость DOT 4, хладагент R-134a. Там же даны таблицы снаряжённой массы по осям и давления в шинах — данные, которые пригодятся при плановом обслуживании.

Как устроены трансмиссия и подвеска Chery Eastar

Механическая коробка F5M42 разобрана по деталям с указанием передаточных чисел, а устройство автоматической трансмиссии показано на схематичных иллюстрациях. Разделы по подвескам и рулевому управлению содержат покомпонентные схемы передней амортизационной стойки и переднего тормозного механизма с пронумерованными деталями, а также таблицы моментов затяжки крепежа и технические параметры рулевого механизма типа шестерня-рейка с лопастным насосом.

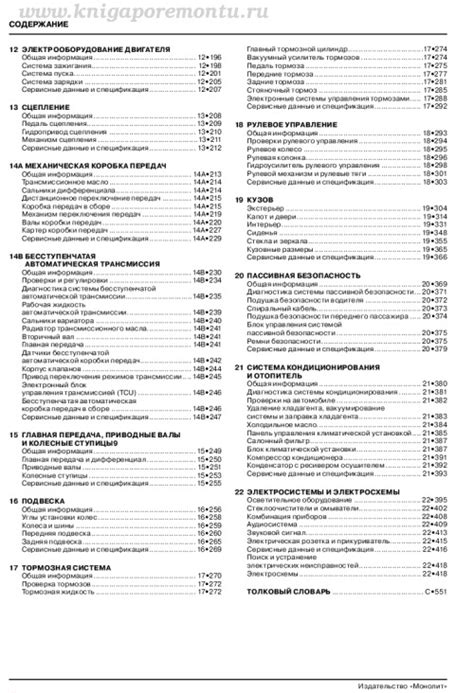

Полный перечень разделов книги по ремонту

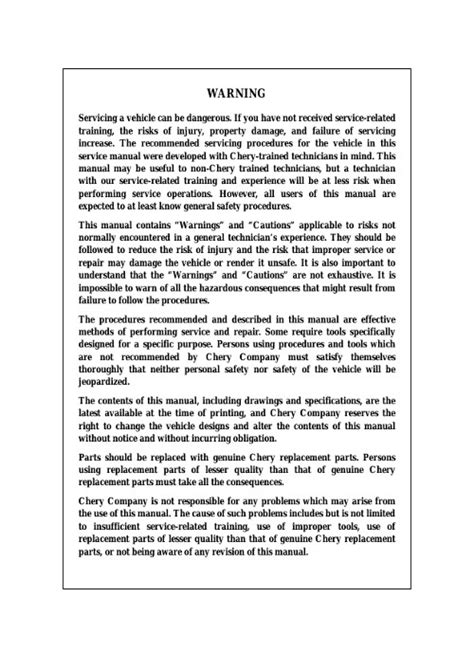

• Требования безопасности и предупреждения
• Техническая характеристика автомобиля
• Шатунно-поршневая группа, коленчатый вал
• Система смазки двигателя
• Система охлаждения двигателя
• Система выпуска отработавших газов
• Коробка передач
• Автоматическая коробка передач (АКП)
• Подвески, колеса
• Задняя подвеска
• Колеса и шины
• Рулевое управление

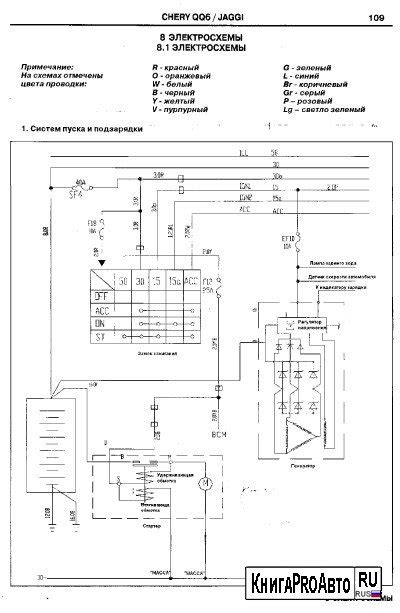

• Схемы электрооборудования
• Электрические разъемы и блоки предохранителей
• Наружные элементы кузова
• Передняя дверь
• Ремни безопасности
• Передний и задний буферы
• Размеры кузова (в мм)

Меры предосторожности при работе с кондиционером и хладагентом также прописаны отдельно. Книгу можно получить в электронном виде для чтения с телефона или планшета в гараже, либо оформить бумажный экземпляр с доставкой.
