Руководство по эксплуатации и ремонту Chery Karry / A18, бензин

Chery Karry, известный на некоторых рынках как Chery A18, — грузопассажирский минивэн на базе платформы Chery Amulet, разработанный совместно с итальянской компанией Prototipo и рассчитанный на перевозку до семи человек. Автомобиль оснащается бензиновым двигателем SQR480ED объёмом 1596 см³ и мощностью 65 кВт, работающим в паре с механической коробкой передач AQ015.

Руководство подробно раскрывает устройство минивэна и порядок выполнения ремонтных и регулировочных работ. Книга содержит параметры двигателя SQR480ED, степень сжатия 9,75:1, а также таблицы расхода топлива, давления в шинах и заправочных объёмов систем. Работы по коробке передач AQ015 показаны пошагово — снятие тросов и вилок переключения, демонтаж крепёжных кронштейнов сопровождается фотографиями конкретных этапов, что упрощает самостоятельную разборку.

Что можно найти по ходовой части и тормозам

В книге приведены детализированные схемы передней подвески и рулевой колонки с нумерованными перечнями деталей и моментами затяжки крепёжных элементов. Тормозная система Chery Karry описана применительно к её реальной конструкции — дисковые передние и барабанные задние механизмы, а также система ABS — с указанием порядка обслуживания и разборки узлов.

Электрооборудование и климатическая система

В книге приведены схемы подключения аккумулятора, стартера и генератора, расположение блоков предохранителей и реле, а также устройство стеклоочистителей и омывателей. Показана панель управления климатической системой с описанием регуляторов температуры, вентилятора и распределителя воздушных потоков, а к ней прилагается принципиальная электрическая схема кондиционера с расшифровкой реле, датчиков и цветовой маркировки проводов.

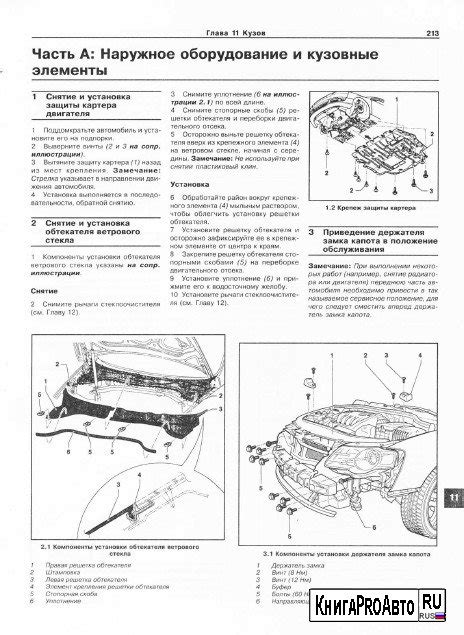

В руководстве даны иллюстрированные пошаговые процедуры кузовных работ — снятие капота, радиаторной решётки и замка капота с указанием моментов затяжки крепежа.

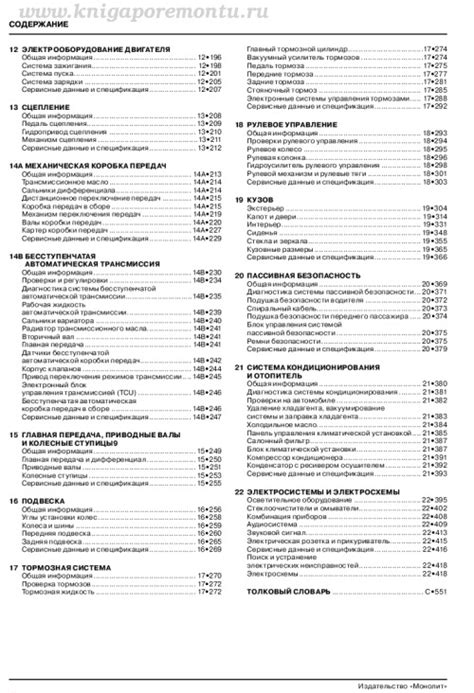

Разделы руководства по эксплуатации

• Оборудование
• Действия в чрезвычайных ситуациях
• Двигатель
• Общие данные по двигателю
• Техническое обслуживание и поиск неисправностей
• Механическая часть двигателя
• Система смазки двигателя
• Система охлаждения двигателя
• Система выпуска отработавших газов
• Сцепление
• Приложение к главе
• Задняя подвеска
• Колеса и шины
• Тормозная система
• Электрооборудование
• Электропроводка кузова
• Двери
• Сиденья
• Контрольные размеры

Такой набор глав охватывает практически весь минивэн целиком — от двигателя до дверных механизмов, — а актуальную цену на печатное издание или ссылку на PDF-версию можно найти на странице книги.
