Руководство по ремонту и техобслуживанию BYD F3, F3-R с 2005 г, бензин

BYD F3 и его модификация F3-R выпускаются с 2005 года и комплектуются бензиновыми двигателями Mitsubishi — 1.6-литровым 4G18 и 1.5-литровым 4G15S, а также механической коробкой передач DABS15-41. Руководство по ремонту и техническому обслуживанию этих автомобилей построено как последовательный справочник из 21 главы, где теоретическая часть сочетается с практическими инструкциями по обслуживанию узлов и систем.

Во вводной части книги дана история модели и сведены технические характеристики обоих моторов — объём цилиндров, диаметр и ход поршня, значения давления масла. Отдельного внимания заслуживает раздел, где неисправность двигателя определяется по внешнему виду свечей зажигания: в книге описаны восемь типов нагара, включая признаки богатой и бедной смеси, детонации и износа маслосъёмных колец, с фотографией для сравнения.

Как книга помогает найти источник постороннего шума

Для владельцев, которых беспокоят посторонние звуки в салоне или под днищем, в руководстве приведены схематичные изображения кузова с пронумерованными точками — амортизаторные стойки, редуктор задней передачи, педальный узел. Такая привязка к конкретным зонам автомобиля упрощает локализацию проблемы перед разборкой.

Что описано в технических главах

Главы 6–14 содержат таблицы с моментами затяжки болтов сцепления и коробки передач, а также пошаговые инструкции с иллюстрациями и нумерованными деталями по замене охлаждающей жидкости, масляного фильтра и топливного насоса, демонтажу муфты сцепления и впускного коллектора. Эти разделы рассчитаны на тех, кто выполняет подобные операции самостоятельно в гараже.

В главе 21 приведены схемы стартера и генератора, а также разъёма диагностики вместе с цепями сигнала, прикуривателя и подсветки одометра. Цвета проводов на схемах обозначены условно — белый, чёрный, красный, зелёный, синий и другие, — а рядом указаны реле стартера, реле зажигания и блок DLC3, что облегчает чтение схемы при поиске обрыва или короткого замыкания.

Оглавление руководства

• Введение и история модели BYD F3, F3-R
• Технические характеристики двигателей 4G18 и 4G15S
• Определение неисправностей по внешнему виду свечей зажигания
• Поиск источников посторонних шумов по контрольным точкам кузова
• Главы с 6 по 14: технические таблицы и моменты затяжки
• Замена охлаждающей жидкости

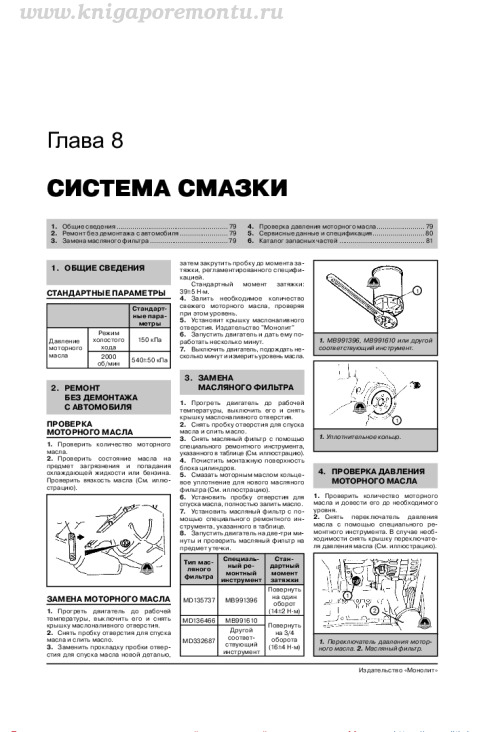

• Замена масляного фильтра
• Замена топливного насоса

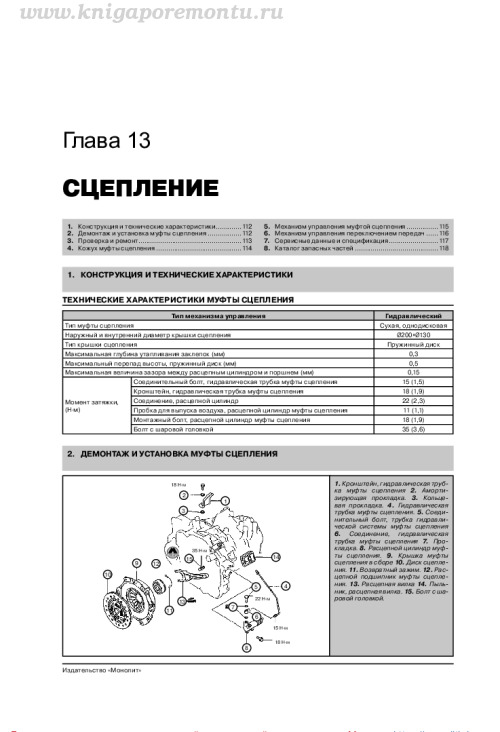

• Демонтаж муфты сцепления
• Демонтаж впускного коллектора
• Коробка передач DABS15-41: обслуживание и ремонт
• Электросхема стартера и генератора
• Электросхема разъёма диагностики, сигнала, прикуривателя и подсветки одометра

Формат PDF позволяет открыть книгу на телефоне или планшете прямо в гараже, а печатное издание удобнее держать под рукой при работе с электросхемами и таблицами моментов затяжки.
