Руководство по эксплуатации и ремонту Audi A6 (Avant) 1997-2004 гг.

Кузов C5/4B выпускался с 1997 по 2004 год в вариантах седана и универсала Avant, а также в комплектациях Advance, Ambition и Ambiente — обо всём этом рассказывает вводная часть книги издательства «Монолит», прежде чем перейти к техническим главам. Здесь же дана таблица характеристик по каждой версии двигателя: объём, годы выпуска, тип коробки передач, привод, ёмкость топливного бака и расход топлива, что удобно при выборе конкретной модификации.

Какие двигатели разбирает книга

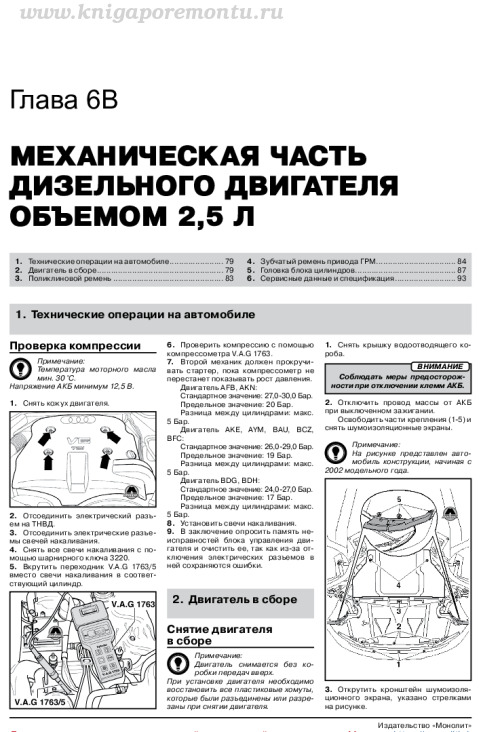

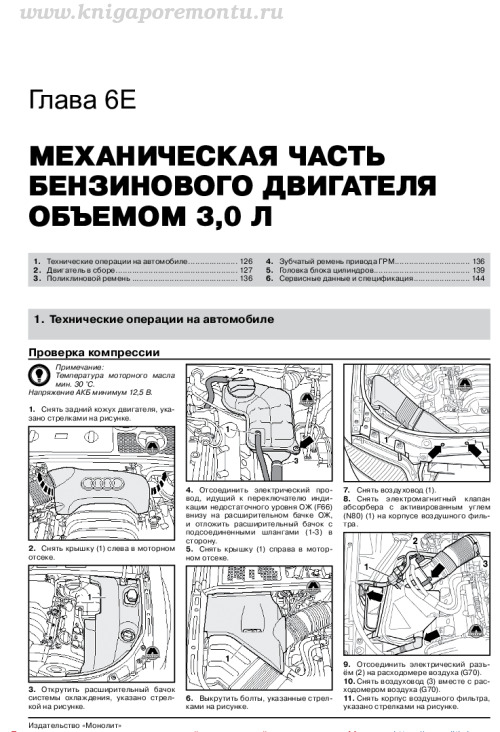

Отдельные главы посвящены механической части моторов 2,4 и 2,8 л V6, дизельных 2,5 и 1,9 л, а также бензиновых 2,0, 3,0 и 1,8/1,8Т л. Для каждого двигателя приведены таблицы с числовыми значениями компрессии — стандартное и предельное давление, допустимая разница между цилиндрами — с указанием инструмента (компрессометр V.A.G 1763, манометр V.A.G 1342). Пошаговые инструкции со ссылками на иллюстрации показывают снятие двигателя, слив охлаждающей жидкости, проверку уровня и давления масла, а также демонтаж топливного бака.

Как в книге описана диагностика дизельных форсунок

В руководстве есть отдельная страница с разобранной схемой топливной форсунки — 14 пронумерованных элементов, включая распылительную иглу, пружину и дренажную систему, — и описанием принципа её работы, что помогает разобраться в проверке и очистке форсунок.

Электросхемы и полный привод Quattro

В книге приведены электросхемы пассивной безопасности с расшифровкой обозначений: блок управления подушками безопасности J234, пиропатроны N95, N131, N153, точки массы и разъёмы жгутов. Полноприводная система Quattro с межосевым дифференциалом Torsen рассматривается во вводной части вместе с описанием кузова и комплектаций.

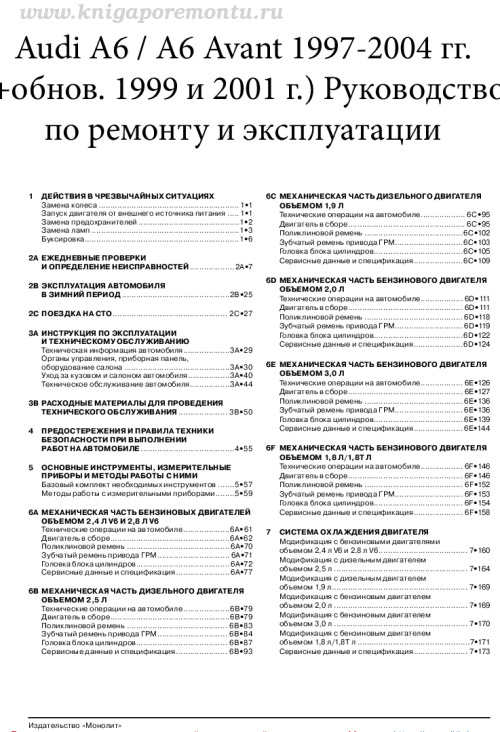

Полное содержание руководства

• Действия в чрезвычайных ситуациях: замена колеса, запуск от внешнего источника, замена предохранителей и ламп, буксировка
• Ежедневные проверки и определение неисправностей
• Механическая часть двигателей 2,4 и 2,8 л V6
• Механическая часть дизельных двигателей 2,5 и 1,9 л
• Механическая часть бензиновых двигателей 2,0, 3,0 и 1,8/1,8Т л
• Система охлаждения
• Система смазки
• Система питания
• Система управления двигателем
• Впуск и выпуск
• Электрооборудование
• Сцепление
• Коробка передач
• Приводные валы
• Подвеска
• Тормозная система
• Рулевое управление
• Кузов
• Пассивная безопасность
• Кондиционирование воздуха

Такой набор глав пригодится и владельцу, который впервые открывает капот своей Audi A6, и мастеру, который ищет конкретные цифры компрессии или расшифровку электросхемы подушек безопасности. Печатное издание можно заказать через партнёров сайта, а электронную версию в PDF — скачать сразу после оплаты.
